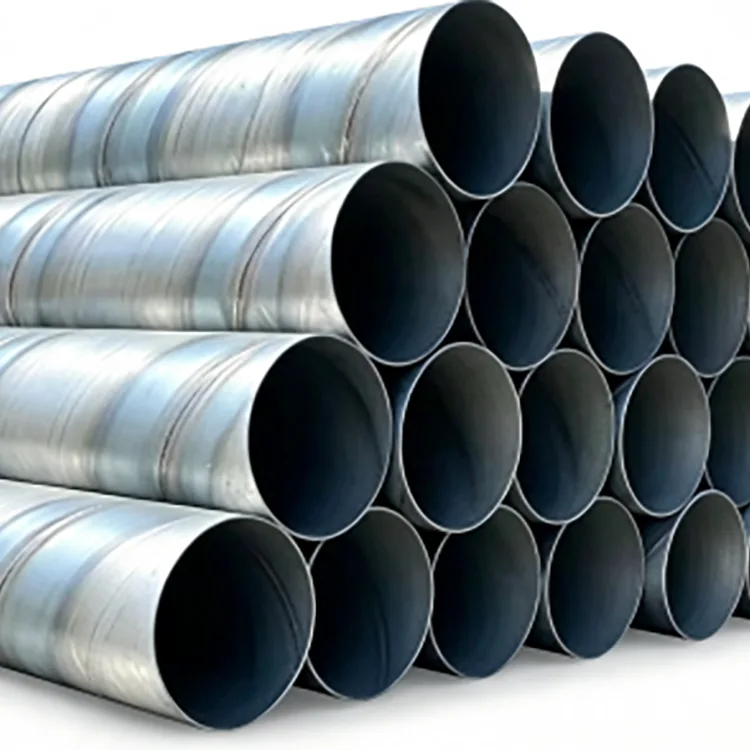

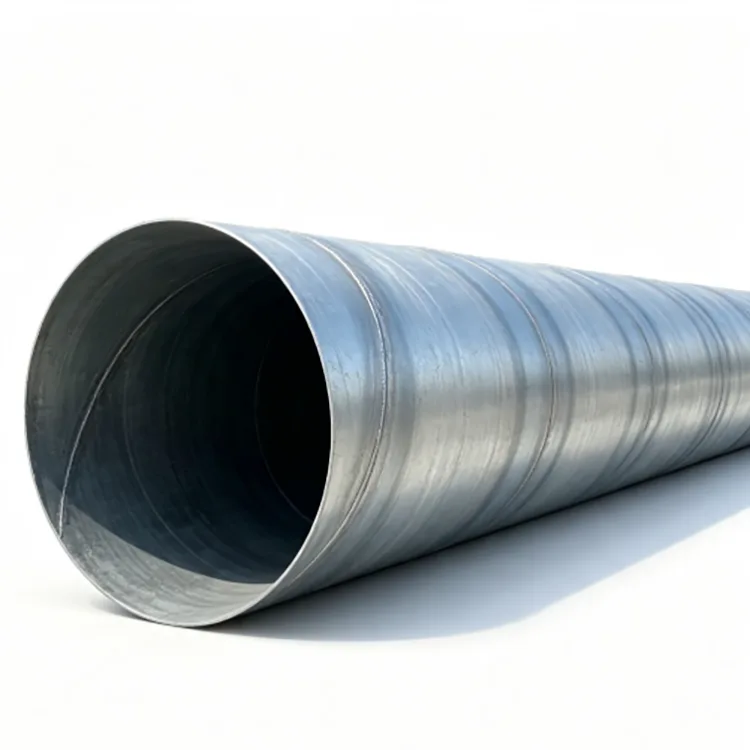

Hot-Dip Galvanized Spiral Steel Pipe

Ang pangunahing dahilan upang gumamit ng spiral steel pipe ay ang kakayahang pagsamahin ang isang malaking diameter ng daloy na may praktikal na produksyon ng mas mabibigat na mga seksyon ng dingding. Ang bakal na strip ay patuloy na nabuo sa isang cylindrical na seksyon at hinangin kasama ng isang spiral seam. Pagkatapos ng welding at dimensional finishing, ang kumpletong tubo ay maaaring maging hot-dip galvanized upang magbigay ng proteksyon sa kaagnasan sa panloob at panlabas na mga ibabaw.

Ginagawa ng konstruksiyon na ito ang tubo na partikular na angkop para sa malalaking diameter ng mga pipeline ng tubig, mga drainage system, pundasyon at pagtambak, mga linya ng likidong pang-industriya at nakalantad na bakal na piping. Para sa mga proyekto kung saan ang tubo ay mananatili sa labas, sa ilalim ng lupa o sa isang mahalumigmig na kapaligiran, ang galvanized coating ay nagbibigay ng karagdagang hadlang laban sa kahalumigmigan at kaagnasan.

Para sa pagkuha ng engineering, ang mga mahahalagang punto ay hindi lamang diameter ng tubo at kapal ng pader. Dapat ding kumpirmahin ng mga mamimili ang grado ng bakal, mga kinakailangan sa inspeksyon ng weld, detalye ng galvanizing, haba ng tubo, paghahanda ng pagtatapos at kung ang natapos na tubo ay nangangailangan ng mga flanges o iba pang katha bago ipadala.

Bakit Gumamit ng Spiral Steel Pipe para sa Malaking Diameter na Proyekto?

Ang pagbubuo ng spiral ay nagpapahintulot sa malalaking diameter ng tubo na magawa mula sa bakal na strip habang pinapanatili ang isang tuluy-tuloy na cylindrical na istraktura. Ang resultang seksyon ay angkop na angkop sa mga application na nangangailangan ng mataas na kapasidad ng daloy o malalaking panlabas na sukat.

Ang double-sided submerged arc welding process ay nagbibigay ng kinokontrol na weld penetration at isang pare-parehong tahi sa kahabaan ng pipe. Para sa pressure o structural application, ang weld inspection at hydrostatic testing requirements ay dapat na tukuyin ayon sa proyekto sa halip na umasa lamang sa pipe appearance.

Para sa mga buried pipelines, dapat ding piliin ang pipe wall ayon sa internal pressure, external soil load, traffic load, installation depth at posibleng paggalaw ng lupa. Ang isang mas malaking diameter ay hindi awtomatikong nangangahulugan ng isang mas mataas na rating ng presyon, kaya diameter at kapal ng pader ay dapat piliin nang magkasama.

Teknikal na Pagtutukoy

Ang Galvanizing ay Dumarating Pagkatapos ng Pipe Forming at Welding

Ang pagkakasunud-sunod ng pagmamanupaktura ay mahalaga para sa produktong ito. Ang spiral pipe ay nabuo at hinangin muna, pagkatapos ay inihanda para sa hot-dip galvanizing. Nagbibigay-daan ito sa natapos na tubo, kabilang ang welded pipe body at naa-access na panloob at panlabas na mga ibabaw, na makatanggap ng proteksyon sa kaagnasan pagkatapos makumpleto ang pangunahing mga operasyon sa pagbuo.

Ang karaniwang ruta ng produksyon ay:

Hot-rolled steel strip → Papasok na inspeksyon → Spiral forming → Double-sided submerged arc welding → Pagputol at pagpapalaki → End finishing → Surface pretreatment → Hot-dip galvanizing → Paglamig at pagtatapos → Inspeksyon → Proteksiyon packaging

Sa panahon ng pretreatment, degreasing, pag-aatsara at pag-activate, alisin ang langis, kalawang at mga oksido sa ibabaw. Ang inihandang tubo ay ilulubog sa molten zinc sa humigit-kumulang 450°C. Pagkatapos ng withdrawal at paglamig, ang galvanized surface ay sinusuri para sa coating condition, coverage at nakikitang mga depekto.

Para sa mga malalaking diameter na tubo, ang yugto ng galvanizing ay nangangailangan ng partikular na atensyon sa pagkakapareho ng patong at pagpapatuyo ng sink mula sa interior ng pipe. Dapat ding suriin ang mga dulo ng tubo, bukas at gawa-gawang lugar bago ipadala.

Pagpili ng Zinc Coating ayon sa Kapaligiran

Walang solong kapal ng zinc coating na angkop para sa bawat proyekto.

Para sa conventional municipal water supply, drainage at general outdoor service, ang standard na 80–150 g/m² range ay maaaring isaalang-alang kung saan ang environmental corrosion load ay katamtaman.

Para sa wastewater, industriyal na kapaligiran, maalinsangan na mga site at mga application na nangangailangan ng mas mahabang proteksyon ng kaagnasan, 180–275 g/m² ay maaaring tukuyin kung saan tugma sa kinakailangan ng project coating.

Para sa mga proyekto sa baybayin na nakalantad sa salt spray, dapat isaalang-alang ang isang mas mabigat na sistema ng zinc kasama ang aktwal na kategoryang pangkalikasan, mga kondisyon ng paagusan at buhay ng serbisyo ng disenyo. Ang galvanizing ay maaaring makabuluhang bawasan ang kaagnasan, ngunit ang pagpili ng patong ay hindi dapat ituring bilang isang kapalit para sa pagtatasa ng kaagnasan na partikular sa proyekto.

Q235B o Q355B?

Ang Q235B ay angkop para sa maraming conventional municipal pipelines, drainage system at mga pangkalahatang istrukturang bakal kung saan ang disenyo ng load ay katamtaman.

Ang Q355B ay mas angkop kapag kinakailangan ang mas mataas na lakas ng istruktura, tulad ng mabigat na pundasyon ng trabaho, mas malalaking kargadong istruktura, hinihingi ang mga kondisyon ng pag-install o mga proyekto kung saan ang disenyo ng engineering ay tumutukoy sa mas mataas na lakas na bakal.

Para sa pagtatambak at mga aplikasyon ng pundasyon, ang mga mamimili ay dapat magbigay ng kinakailangang pagkarga, paraan ng pag-install at kapal ng pader sa halip na piliin lamang ang grado ayon sa diameter ng tubo.

Ang Kapal ng Pader ay Dapat Sundin ang Kundisyon sa Paggawa

Ang isang 3-6 mm na pader ay maaaring maging angkop para sa maraming mga aplikasyon sa itaas ng lupa o kumbensyonal na pipeline kapag ang presyon at mga panlabas na load ay katamtaman.

Para sa mga nakabaon na pipeline, trabaho sa pundasyon, mga lugar ng mabigat na trapiko o mga application na nakalantad sa malalaking panlabas na load, maaaring kailanganin ang mas makapal na mga seksyon. Ang 3–20 mm na hanay ng produksyon ay nagbibigay-daan sa kapal ng pader na maitugma sa disenyo.

Para sa malayuang paghahatid ng tubig, karaniwang dapat kasama sa detalye ang:

Nominal diameter + kapal ng pader + grado ng bakal + presyon ng disenyo + haba ng tubo + paggamot sa pagtatapos + kinakailangan sa inspeksyon

Nagbibigay ito sa tagagawa ng sapat na impormasyon upang banggitin ang tamang tubo sa halip na magbigay ng isang nominal na diameter lamang.

Kung Saan Ginagamit ang Hot-Dip Galvanized Spiral Steel Pipe

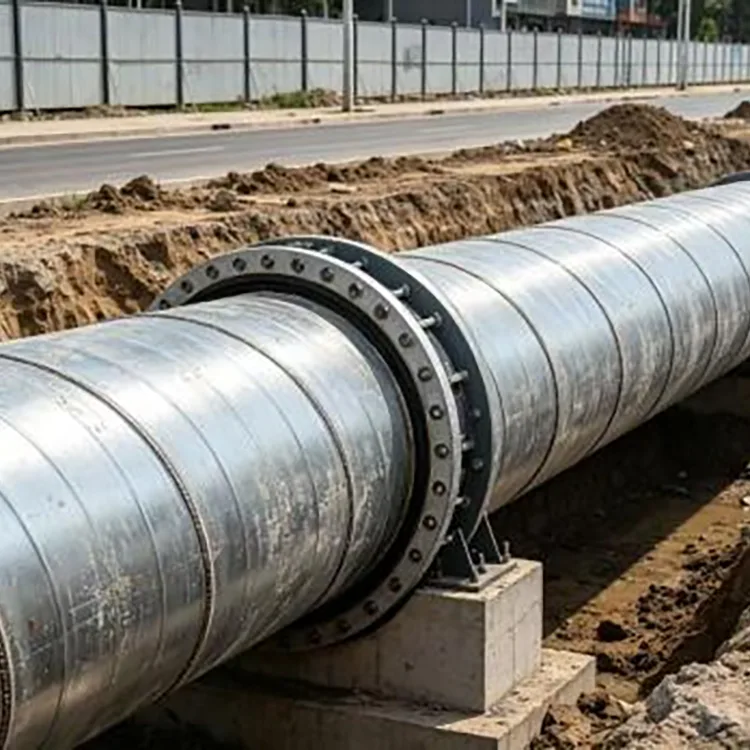

Munisipal na Tubig at Drainage

Ginagamit para sa paghahatid ng tubig sa lunsod, pagpapatapon ng tubig ng bagyo at pagsasaayos ng pipeline. Ang malalaking diameter ay nakakatulong sa paghawak ng mataas na dami ng daloy, habang ang galvanized na ibabaw ay nagbibigay ng karagdagang proteksyon sa kaagnasan sa mga nakalantad o mahalumigmig na kapaligiran.

Paggamot ng Wastewater

Angkop para sa transportasyon ng wastewater at nauugnay na pipe ng halaman kung saan maaaring paikliin ng moisture at corrosive contaminants ang buhay ng serbisyo ng hindi protektadong bakal.

Mga Pundasyon ng Tulay at Pagtambak

Ang malaking diameter na spiral pipe ay maaaring gamitin para sa mga foundation piles, riverbank support at iba pang structural application kung saan ang laki ng seksyon at kapal ng pader ay tinutukoy ng engineering load at mga kondisyon ng pag-install.

Industrial Fluid System

Ginagamit para sa mga likidong pang-industriya na proseso at auxiliary piping kung saan pinahihintulutan ng proyekto ang galvanized na bakal at ang chemical medium ay tugma sa zinc protection system.

Outdoor at Coastal Steelwork

Naaangkop sa mga nakalantad na pipeline, coastal supporting system at wind-power-related na piping. Sa mga kapaligiran ng salt-spray, maaaring kailanganin ang mas mabigat na zinc coating o karagdagang corrosion-protection system.

Mababang-Presyur na Pag-init at Mga Aplikasyon na Kaugnay ng Gas

Maaaring isaalang-alang para sa angkop na mga low-pressure auxiliary system kapag pinahihintulutan ng naaangkop na pamantayan ng proyekto, medium compatibility at mga kinakailangan sa presyon ang galvanized spiral pipe. Ang serbisyo ng gas ay dapat palaging sumunod sa tinukoy na pamantayan ng gas-pipeline sa halip na umasa sa galvanizing lamang.

Pagpili ng Proyekto: Mga Karaniwang Pagkakamali sa Pagkuha

Para sa isang karaniwang proyekto ng tubig o drainage ng munisipyo, ang Q235B na may kumbensyonal na zinc coating at 3–6 mm na kapal ng pader ay maaaring magbigay ng praktikal na panimulang punto. Ang huling pagpili ay dapat sumunod sa haydroliko at istrukturang disenyo.

Para sa wastewater at pang-industriya na kapaligiran, isaalang-alang ang mas mabibigat na zinc coating sa hanay na 180–275 g/m² at pataasin ang kapal ng pader kung saan kailangan ito ng panlabas o pressure load.

Para sa mga lugar sa baybayin at salt-spray, huwag basta bastang tukuyin ang karaniwang galvanized pipe. Ang kategorya ng kaagnasan, zinc coating, karagdagang coating system at inaasahang buhay ng serbisyo ay dapat suriin nang magkasama.

Para sa mga pile ng tulay, mga istruktura sa tabing-ilog at gawaing pundasyon, ang Q355B at mas mabibigat na mga seksyon ng dingding ay maaaring mapili kapag kinakailangan ng disenyo ng istruktura. Ang Q345B ay maaari ding maging available para sa mga proyektong partikular na tumatawag para sa gradong iyon.

Para sa high-pressure o long-distance transmission, tukuyin ang weld NDT, hydrostatic testing, dimensional tolerance at end preparation sa purchase order. Ang mga kinakailangang ito ay mas mahalaga kaysa sa paggamit ng isang generic na paglalarawan tulad ng "heavy-duty spiral pipe."

Ano ang Dapat Suriin Bago Ipadala?

Ang isang propesyonal na inspeksyon para sa Hot-Dip Galvanized Spiral Steel Pipe ay dapat na sumasakop ng higit sa ibabaw ng sink.

Ang grado ng bakal at impormasyon ng init ay dapat suriin laban sa sertipiko ng materyal. Ang diameter ng pipe, kapal ng pader, bilog, haba at kondisyon ng pagtatapos ay dapat na ma-verify laban sa detalye ng pagbili.

Ang spiral weld ay isa pang kritikal na punto ng inspeksyon. Depende sa proyekto, maaaring isama ang visual inspection, ultrasonic testing, radiographic testing at hydrostatic testing. Para sa mga pipeline ng presyon, ang paraan ng inspeksyon at pamantayan sa pagtanggap ay dapat na napagkasunduan bago ang produksyon.

Ang galvanized surface ay dapat suriin para sa coating coverage, nakikitang mga hubad na lugar, labis na zinc buildup at paghawak ng pinsala. Kung ang tubo ay puputulin, beveled o welded pagkatapos ng galvanizing, ang mga apektadong lugar ng zinc ay dapat ayusin gamit ang isang naaangkop na zinc-rich system.

Custom na Paggawa para sa Supply ng Proyekto

Ang tubo ay maaaring ibigay bilang karaniwang tuwid na haba o iproseso ayon sa pagguhit ng pag-install.

Kasama sa available na pagproseso ang fixed-length cutting, pipe-end beveling, flange welding, end closing, grinding at karagdagang corrosion-protection treatment. Para sa mga proyektong gumagamit ng mga prefabricated na seksyon ng tubo, ang pagbibigay ng mga guhit bago ang produksyon ay nakakatulong na mabawasan ang field cutting at welding.

Para sa maramihang mga order, maaari ding tukuyin ng mga mamimili ang iba't ibang diameter, kapal ng pader at haba sa loob ng parehong iskedyul ng proyekto. Ito ay kapaki-pakinabang para sa mga pakete ng pipeline ng munisipyo kung saan ang mga pangunahing linya, linya ng sangay at mga seksyon ng istruktura ay nangangailangan ng iba't ibang mga detalye.

Nakadepende ang Buhay ng Serbisyo sa Coating at Exposure

Ang hot-dip galvanizing ay maaaring makabuluhang pahabain ang panahon ng proteksyon ng kaagnasan kumpara sa hindi protektadong bakal, ngunit ang buhay ng serbisyo ay kinokontrol ng kapaligiran, zinc coating, kimika ng tubig, kondisyon ng lupa, mekanikal na pinsala at pagpapanatili.

Bilang pangkalahatang sanggunian para sa ibinigay na hanay ng produkto, ang inaasahang buhay ng serbisyo ay maaaring umabot ng 20+ taon sa panloob na mga kondisyon, habang ang panlabas, nakabaon at wastewater na mga aplikasyon ay karaniwang isinasaalang-alang sa hanay ng 10–15 taon sa ilalim ng angkop na mga kondisyon. Ang mga proyektong nalantad sa matinding pag-spray ng asin o mga agresibong kemikal ay dapat gumamit ng pagtatasa ng kaagnasan na partikular sa proyekto sa halip na umasa sa isang nakapirming numero ng buhay ng serbisyo.

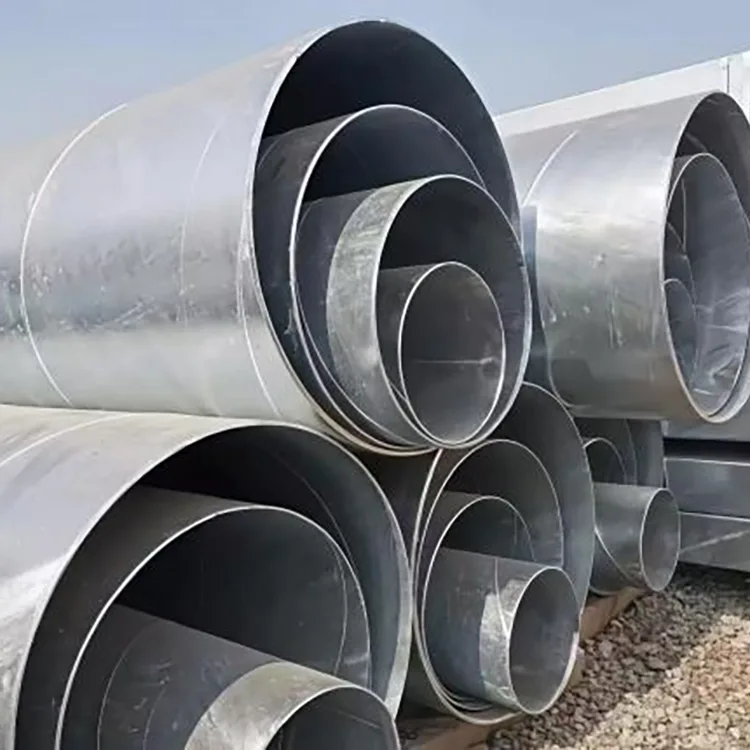

Packaging para sa Malaking Diameter na Pipe

Ang malalaking spiral pipe ay nangangailangan ng packaging na nagpoprotekta sa katawan ng tubo at galvanized na ibabaw sa panahon ng paghawak at transportasyon.

Ang mga dulo ng tubo ay maaaring protektahan ng mga guard o protective ring, habang ang mga bundle na tubo ay sinisigurado ng mga strap na bakal at pinaghihiwalay o pinapakalma kung kinakailangan upang mabawasan ang epekto at pinsala sa ibabaw. Para sa mga pagpapadala sa pag-export, maaaring magdagdag ng waterproof wrapping at stable loading arrangement ayon sa paraan ng pagpapadala.

FAQ

Q1: Ano ang pagkakaiba sa pagitan ng hot-dip galvanized spiral pipe at isang ordinaryong anti-corrosion spiral pipe?

A: Ang isang ordinaryong anti-corrosion pipe ay karaniwang umaasa sa isang panlabas na coating system, habang ang isang hot-dip galvanized spiral pipe ay gumagamit ng metallurgically bonded zinc coating para sa proteksyon ng corrosion. Ang naaangkop na sistema ay nakasalalay sa kung ang tubo ay nakalantad, nakabaon, nakalubog o ginagamit na may isang partikular na likido.

Q2: Maaari ka bang gumawa ng DN200–DN3000 spiral steel pipe?

A: Oo. Ang ibinigay na hanay ay DN200–DN3000, na may kapal ng pader mula 3.0–20 mm. Ang mga di-karaniwang diameter, kapal ng pader at nakapirming haba ay maaaring talakayin ayon sa mga guhit at kinakailangan ng proyekto.

Q3: Maaari bang gamitin ang galvanized spiral pipe sa ilalim ng lupa?

A: Maaari itong isaalang-alang para sa mga angkop na inilibing na aplikasyon, ngunit ang kimika ng lupa, kahalumigmigan, drainage, panlabas na load at mga kinakailangan sa patong ay dapat suriin. Para sa mga agresibong kondisyon ng lupa, maaaring kailanganin ang karagdagang sistema ng proteksyon ng kaagnasan.

Q4: Ang spiral weld ba ay angkop para sa pressure service?

A: Ang spiral welded pipe ay maaaring gawin para sa mga pressure application kapag ang steel grade, kapal ng pader, proseso ng welding at mga kinakailangan sa inspeksyon ay tinukoy nang naaangkop. Para sa mga pressure pipeline, ang weld NDT at hydrostatic testing ay dapat kumpirmahin sa detalye ng pagbili.

Q5: Maaari bang ibigay ang tubo ng mga flanges?

A: Oo. Ang flange welding, beveling, fixed-length cutting at iba pang end treatment ay maaaring isaayos bago ipadala ayon sa mga drawing.

T6: Aling zinc coating ang dapat piliin para sa mga proyekto sa baybayin?

A: Ang isang mas mabigat na coating sa hanay na 180–275 g/m² ay maaaring isaalang-alang para sa mas mataas na kaagnasan na kapaligiran, ngunit ang mga proyekto sa baybayin ay dapat suriin ayon sa aktwal na pagkakalantad ng salt-spray at kinakailangang buhay ng serbisyo. Maaaring angkop ang karagdagang coating para sa malalang kondisyon.

Q7: Maaari bang pagsamahin ang Q235B at Q355B sa isang pagkakasunud-sunod?

A: Oo. Maaaring ibigay ang iba't ibang grado ng bakal ayon sa disenyo ng istruktura o pipeline. Ang bawat detalye ay dapat na malinaw na natukoy sa purchase order at materyal na dokumentasyon.

Q8: Anong mga dokumento ang maaaring ibigay para sa mga order sa pag-export?

A: Ang mga sertipiko ng materyal, mga rekord ng inspeksyon at iba pang mga de-kalidad na dokumento ay maaaring ibigay ayon sa pagkakasunud-sunod at mga kinakailangan ng proyekto. Ang inspeksyon ng third-party ay maaari ding ayusin kapag kinakailangan ng mamimili.

Bulk Supply at Suporta sa Proyekto

Sinusuportahan ng Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. ang maramihang mga order ng spiral welded steel pipe para sa mga proyekto sa munisipyo, imprastraktura, pang-industriya at sa ibang bansa. Ang mga mamimili ay maaaring magbigay ng iskedyul ng pipe, mga guhit o isang simpleng listahan ng detalye para sa panipi.

Para sa mga order ng proyekto, maaaring kabilang sa saklaw ng supply ang pagpili ng grado ng bakal, sukat ng tubo, produksyon ng fixed-length, inspeksyon ng weld, galvanizing, pagtatapos ng pagproseso, packaging at koordinasyon ng kargamento. Ito ay partikular na kapaki-pakinabang kapag ang ilang mga detalye ng tubo ay kailangang maihatid sa ilalim ng isang iskedyul ng proyekto.
