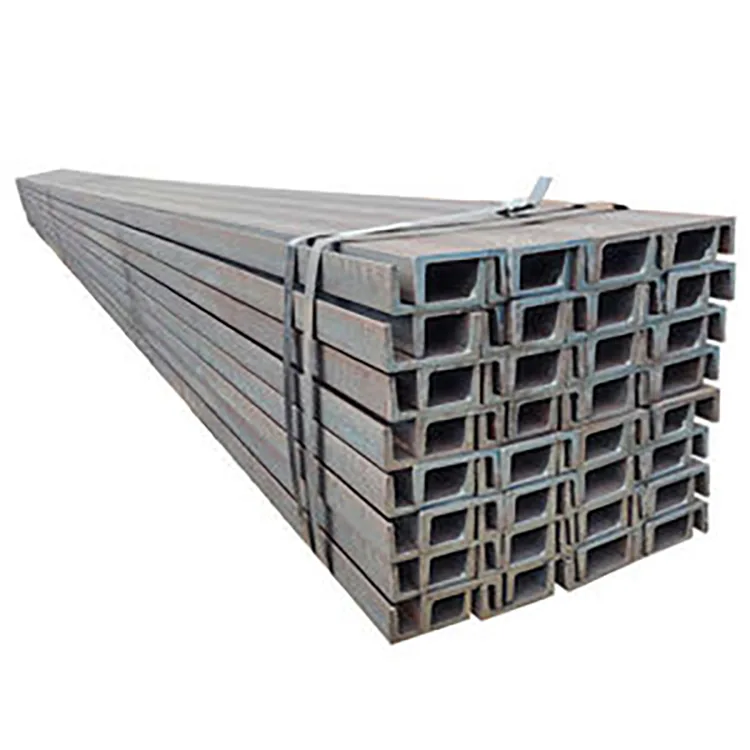

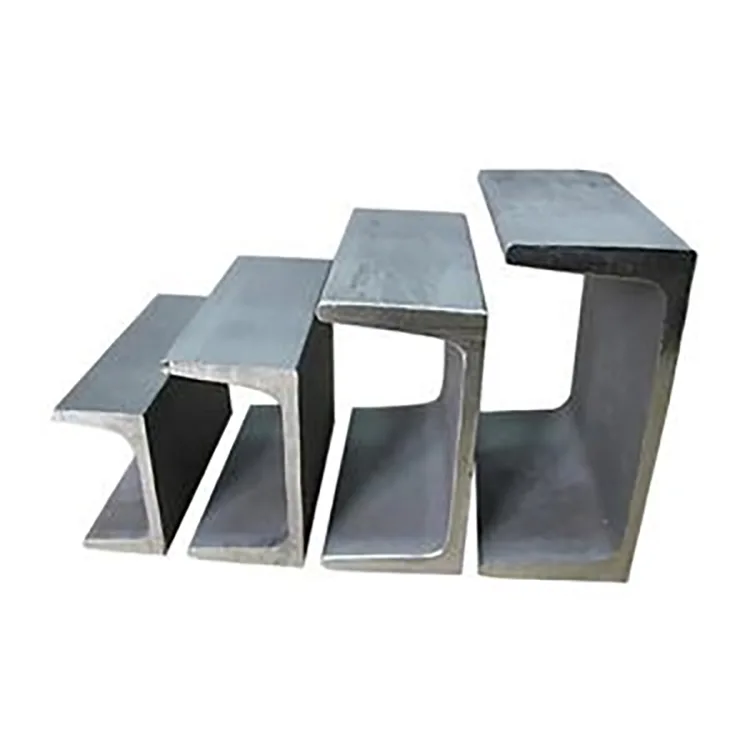

Ang Hot-Dip Galvanized Steel Channel ay isang hot-rolled U-shaped steel section na may web at dalawang flanges. Kasama sa mga nakalistang laki ang 6#, 8#, 10#, 12#, 14#a at 16#a, na may available na Q235B at Q355B. Ang channel ay pinoproseso at pagkatapos ay hot-dip galvanized para sa panlabas at madaling kaagnasan na mga aplikasyon.
Ang bukas na U-shaped na seksyon ay nagbibigay ng isang praktikal na ibabaw ng koneksyon para sa mga bracket, bolts, braces at mga suporta sa kagamitan. Pinoprotektahan ng galvanized coating ang ibabaw ng bakal mula sa atmospheric corrosion.
| Laki ng Channel | Web × Flange × Web Thickness (mm) | Teoretikal na Timbang (kg/m) | Karaniwang Haba |
| 6# | 60 × 37 × 4.8 | 6.928 | 6 m / 9 m / 12 m |
| 8# | 80 × 43 × 5.0 | 8.045 | 6 m / 9 m / 12 m |
| 10# | 100 × 48 × 5.3 | 10.007 | 6 m / 9 m / 12 m |
| 12# | 120 × 53 × 5.5 | 12.059 | 6 m / 9 m / 12 m |
| 14#a | 140 × 58 × 6.0 | 14.535 | 6 m / 9 m / 12 m |
| 16#a | 160 × 63 × 6.5 | 17.241 | 6 m / 9 m / 12 m |
Ang iba pang mga seksyon ng channel ng a/b ay maaaring ibigay ayon sa mga guhit at kinakailangan ng proyekto. Available ang fixed-length na pagputol, pagsuntok, pagbabarena, pagyuko at iba pang napagkasunduang pagproseso.
Q235Bay karaniwang ginagamit para sa mga frame ng suporta, mga suporta sa kagamitan, mga istruktura ng bodega, mga guardrail at pangkalahatang paggawa ng bakal.
Q355Bnagbibigay ng mas mataas na lakas ng materyal at maaaring tukuyin para sa mas mabibigat na karga, mas malalaking span at mas hinihingi na mga structural application.
Dapat piliin ang grado ng materyal at laki ng channel kasama ng span, load, spacing ng suporta at pagkalkula ng istruktura.
| Kinakailangan | Kapal ng Patong |
| Average na zinc coating | ≥85 μm |
| Lokal na minimum | ≥65 μm |
| Putulin ang dulo | ≥45 μm |
| Malakas na kaagnasan na opsyon | ≥100 μm |
Para sa baybayin, kemikal o iba pang lubhang nakakaagnas na kapaligiran, maaaring tukuyin ang isang mas makapal na zinc coating ayon sa mga kinakailangan ng proyekto.
Para sa pagbili, ang kinakailangan sa patong ay dapat na nakasaad kasama ng grado ng bakal, laki at haba ng channel, halimbawa:Q355B / 12# / hot-dip galvanized / average zinc ≥85 μm / 6 m.
Ang channel ay ginawa muna at galvanized pagkatapos ng kinakailangang pagputol at mekanikal na pagproseso.
Hot-rolled channel steel → sizing at straightening → cutting / processing → degreasing → pickling → fluxing → drying → hot-dip galvanizing → cooling → passivation → zinc coating inspection → final inspection → packing.
Ang zinc bath ay karaniwang pinananatili sa paligid ng 450°C. Nabubuo ang zinc coating sa pamamagitan ng reaksyon sa pagitan ng inihandang ibabaw ng bakal at nilusaw na zinc.
| Aplikasyon | Karaniwang Paggamit |
| Mga gusaling bakal | Suportahan ang mga frame, platform at pangalawang istruktura |
| Mga dingding ng kurtina | Pangunahin at pangalawang miyembro ng suporta |
| Solar power | Mga suporta sa ground PV, base at frame ng kagamitan |
| Mga gawaing munisipyo | Mga base ng guardrail, mga suporta sa lampara at mga panlabas na istruktura |
| Kapangyarihan at komunikasyon | Mga suporta sa cable, mga bracket at mga frame ng kagamitan |
| Agrikultura | Mga frame at suporta ng kagamitan sa greenhouse |
| Mga halamang pang-industriya | Mga rack ng kagamitan, mga suporta sa wastewater at mga panlabas na istruktura |
| Mga bodega | Mga istrukturang frame, platform at support system |
Ang fixed-length na pagputol, pagsuntok at pagbabarena ay karaniwang maaaring kumpletuhin bago maggalvanize upang ang naprosesong miyembro ay makatanggap ng proteksyon ng zinc pagkatapos ng katha.
Kung ang galvanized channel ay pinutol o na-drill pagkatapos ng paghahatid, ang nakalantad na bakal ay dapat na linisin at ayusin gamit ang angkop na zinc-rich coating. Ang welding ay nag-aalis din ng zinc mula sa pinainit na lugar at nangangailangan ng zinc-rich repair pagkatapos ng welding.
Maaaring saklawin ng inspeksyon ang mga sumusunod na item:
Ang mga materyal na sertipiko at galvanizing inspection record ay maaaring ibigay para sa mga order ng proyekto. Maaari ding ayusin ang inspeksyon ng third-party kapag kinakailangan.

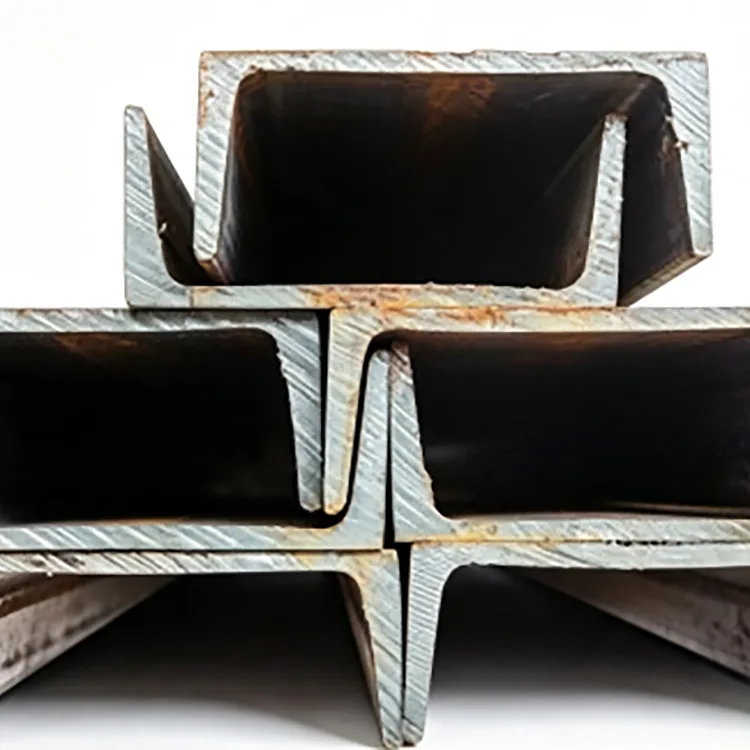

Ang itim na channel na bakal ay walang zinc corrosion-protection layer at karaniwang nangangailangan ng pagpipinta o iba pang protective coating para sa panlabas na paggamit. Ang hot-dip galvanized channel steel ay tumatanggap ng zinc coating nito sa panahon ng pagpoproseso ng pabrika, na inaalis ang pangangailangan para sa isang hiwalay na proseso ng full-surface na pagpipinta pagkatapos ng paghahatid.
Para sa mga tuyong panloob na istruktura, maaaring sapat ang itim na channel kapag pinahihintulutan ng detalye ng proyekto. Para sa mga istrukturang panlabas o nakalantad sa kahalumigmigan, ang kinakailangang sistema ng proteksyon ng kaagnasan ay dapat tukuyin kasama ng seksyon ng istruktura.
Maaaring kabilang sa mga custom na order ang fixed-length na pagputol, pagsuntok, pagbabarena, pagyuko, pag-beveling, paggiling at iba pang pagproseso ayon sa mga guhit.

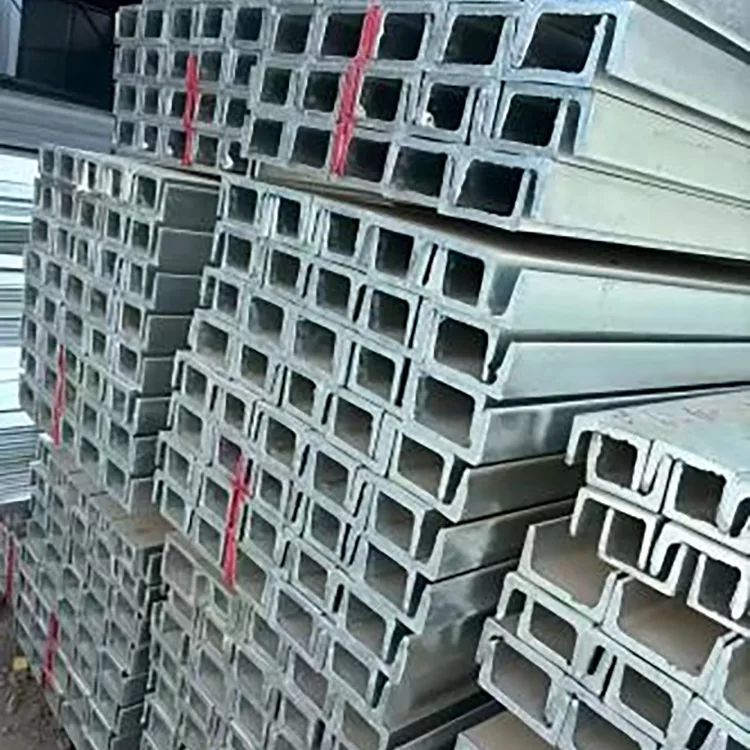

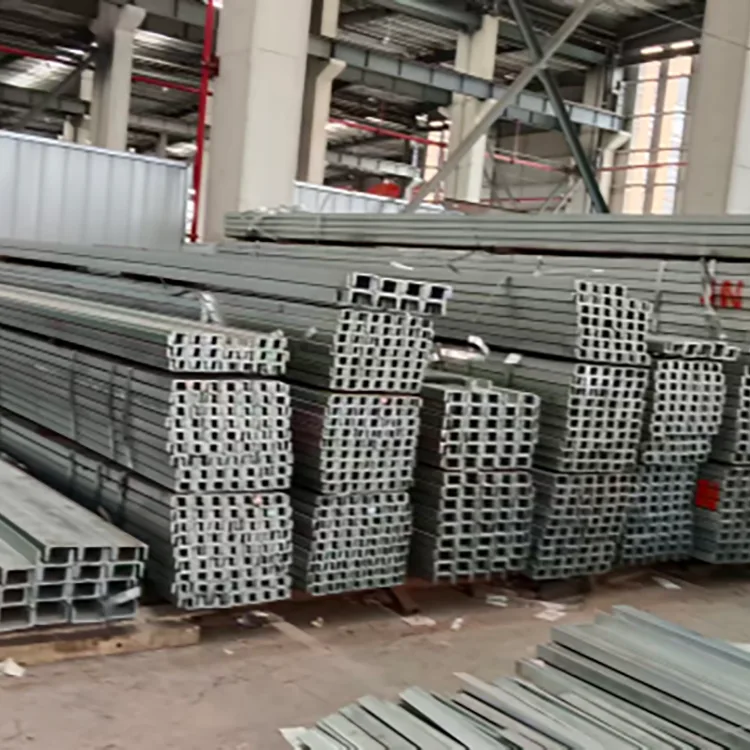

Para sa mga order sa pag-export, maaaring i-bundle at palakasin ang channel steel para sa transportasyon sa karagatan. Ang proteksyon na lumalaban sa kahalumigmigan ay maaaring gamitin sa panahon ng pagpapadala at pag-iimbak upang mabawasan ang pinsala sa paghawak at panganib ng puting kalawang.
Nagsu-supply si Rongheng ng mga produktong bakal mula sa Tianjin Daqiuzhuang at maaaring pagsamahin ang mga karaniwang laki ng channel na may fixed-length na pagputol at gawa-gawang partikular sa proyekto.
Ang mga karaniwang nakalistang laki ay 6#, 8#, 10#, 12#, 14#a at 16#a. Maaaring talakayin ang iba pang mga seksyon ng a/b ayon sa mga guhit at kinakailangan.
Ang karaniwang haba ay 6 m, 9 m at 12 m. Ang mga nakapirming haba ay maaaring ibigay ayon sa mga kinakailangan sa order.
Q235B ay karaniwang ginagamit para sa maginoo structural fabrication. Ang Q355B ay may mas mataas na lakas ng materyal at ginagamit kung saan ang pagkalkula ng istruktura ay nangangailangan ng mas mataas na grado ng lakas.
Ang karaniwang kinakailangan ay maaaring tukuyin bilang isang average na zinc coating na ≥85 μm, na may lokal na minimum na ≥65 μm at cut-end coating ≥45 μm. Maaaring tukuyin ang mga coatings na ≥100 μm para sa mas mabigat na pagkakalantad sa corrosion.
Oo. Maaaring ayusin ang fixed-length na pagputol, pagsuntok at pagbabarena bago mag-galvanize ayon sa mga guhit. Ang post-galvanizing cutting o welding ay nangangailangan ng zinc-rich repair sa apektadong lugar.
Oo. Ito ay inilaan para sa mga aplikasyon kung saan ang bakal ay nakalantad sa moisture o atmospheric corrosion. Ang kinakailangang zinc coating ay dapat piliin ayon sa aktwal na kapaligiran.
Oo. Kasama sa mga nakalistang application ang mga ground-mounted PV support, base at equipment frame. Ang laki ng channel, grado ng bakal at zinc coating ay dapat tukuyin ayon sa mga kinakailangan sa istruktura at kapaligiran ng proyekto.
Maaaring magbigay ng mga materyal na sertipiko, galvanizing inspection record at iba pang napagkasunduang kalidad ng mga dokumento. Ang inspeksyon ng third-party ay maaari ding i-coordinate kung kinakailangan.
