Hot-Dip Galvanized Steel Rebar

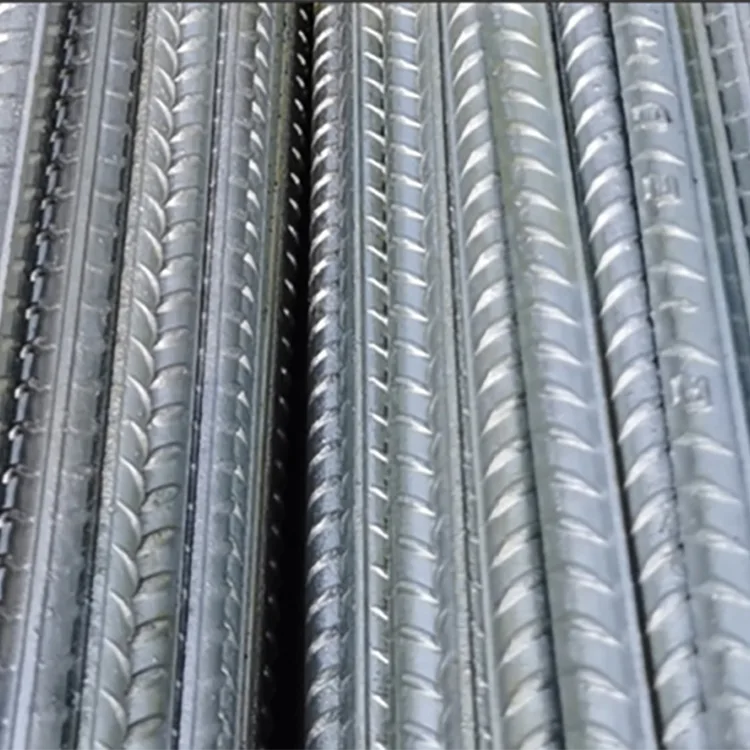

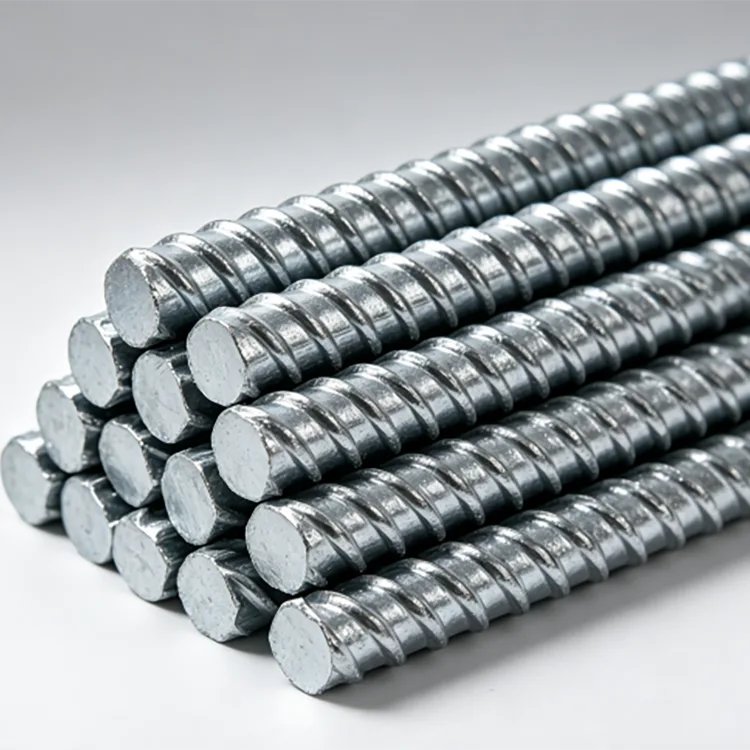

Ang Hot-Dip Galvanized Steel Rebar ay ordinaryong hot-rolled ribbed reinforcing steel na may zinc coating na inilapat sa tapos na bar. Pinapanatili ng rebar ang ribbed na ibabaw nito at ginagamit bilang reinforcement sa loob o paligid ng mga konkretong istruktura kung saan ang maginoo na itim na rebar ay maaaring malantad sa mas mataas na panganib ng kaagnasan.

Ang pangunahing dahilan upang tukuyin ang galvanized rebar ay hindi upang madagdagan ang pangunahing kapasidad na nagdadala ng pagkarga ng reinforcement. Ang layunin nito ay upang magdagdag ng proteksyon ng kaagnasan sa ibabaw ng bakal. Ito ay nagiging partikular na kapaki-pakinabang sa mga istrukturang nakalantad sa tubig, halumigmig, mga kapaligirang naglalaman ng chloride, kontaminadong lupa o paulit-ulit na basa at pagpapatuyo.

Kasama sa mga available na grado ang HRB400, HRB400E, HRB500 at HRB500E, na may mga diameter mula Φ6 mm hanggang Φ40 mm. Ang mga nakapirming haba, pagputol at iba pang pagproseso ay maaaring isaayos para sa mga kinakailangan ng proyekto.

Teknikal na Pagtutukoy

Ang Papel ng Galvanizing sa Reinforcing Bar

Ang kongkreto ay karaniwang nagbibigay ng antas ng proteksyon sa naka-embed na bakal sa pamamagitan ng alkaline na kapaligiran nito. Ang sitwasyon ay nagbabago kapag ang kongkreto ay nalantad sa chloride, moisture, carbonation, mga bitak o iba pang mga kondisyon na nagpapahintulot sa mga sangkap na nagpo-promote ng kaagnasan na maabot ang reinforcement.

Ang isang galvanized coating ay nagdaragdag ng isa pang layer ng proteksyon sa reinforcing bar. Ang zinc ay gumaganap bilang isang pisikal na hadlang at maaari ring magbigay ng sakripisyong proteksyon kapag ang ibabaw ng bakal ay lokal na nakalantad.

Ginagawa nitong partikular na nauugnay ang galvanized rebar sa mga istruktura kung saan ang kaagnasan ng reinforcement ay magiging mahirap o magastos na ayusin pagkatapos ng konstruksiyon. Kasama sa mga karaniwang halimbawa ang imprastraktura sa baybayin, mga istruktura ng paggamot sa tubig, mga bahagi ng tulay, mga panlabas na pundasyon at ilang mga istrukturang nakabaon.

Proseso ng Galvanizing para sa Rebar

Ang reinforcement bar ay siniyasat bago galvanizing upang kumpirmahin ang grado ng bakal, diameter at kondisyon ng ibabaw nito. Pagkatapos, ang paghahanda sa ibabaw ay nag-aalis ng langis, sukat at iba pang mga kontaminant upang ang zinc ay maayos na makadikit sa bakal.

Pagkatapos ng pag-aatsara at flux treatment, ang rebar ay nilulubog sa tinunaw na zinc sa humigit-kumulang 450°C. Ang sink ay tumutugon sa ibabaw ng bakal upang bumuo ng metallurgically bonded galvanized coating. Pagkatapos ng withdrawal, ang labis na zinc ay kinokontrol, na sinusundan ng paglamig, pagwawalang-bahala at panghuling inspeksyon.

Ang partikular na atensyon ay ibinibigay sa mga tadyang at lambak ng deformed bar. Ang natapos na profile ay dapat manatiling malinaw na tinukoy dahil ang mga tadyang ay nakakatulong sa mekanikal na pagkakabit sa pagitan ng reinforcement at kongkreto.

HRB400E o HRB500E?

Ang pagpili ay dapat sumunod sa disenyo ng istruktura kaysa sa kinakailangan sa galvanizing.

Ang HRB400 / HRB400E ay angkop para sa maraming conventional reinforced concrete structures, equipment foundations, power infrastructure at general corrosion-protection projects. Kung saan tinukoy ang pagganap ng seismic, dapat piliin ang E-grade kapag kinakailangan ng disenyo ng proyekto at naaangkop na pamantayan.

Ang HRB500 / HRB500E ay nagbibigay ng mas mataas na antas ng yield-strength at mas angkop para sa mga proyektong may mas mataas na demand ng reinforcement, mas mabibigat na structural load o mga disenyo kung saan ang mas mataas na lakas na reinforcement ay makakatulong sa pag-optimize ng mga dami ng reinforcement.

Para sa coastal heavy-load infrastructure, malalaking renewable-energy projects at major corrosion-protection structures, maaaring isaalang-alang ang HRB500E kapag tinukoy ng structural design.

Paano Piliin ang Rebar Diameter

Ang diameter ay dapat matukoy mula sa iskedyul ng reinforcement, mga kinakailangan sa pagkarga, mga sukat ng kongkretong miyembro at mga tuntunin sa pagdedetalye.

Ang mga saklaw na ito ay mga sanggunian sa pagkuha sa halip na mga pamalit para sa mga istrukturang kalkulasyon. Ang isang mas malaking bar ay hindi awtomatikong mas mahusay kung hindi ito tumutugma sa kinakailangang reinforcement spacing, kongkretong takip at mga detalye ng koneksyon.

Kung saan May Katuturan ang Galvanized Rebar

Power at Renewable Energy

Maaaring gamitin ang galvanized rebar sa wind-turbine foundation, substation foundation, photovoltaic infrastructure at iba pang outdoor power projects kung saan ang reinforcement ay maaaring malantad sa moisture at mga kondisyon ng lupa.

Mga Istraktura ng Tubig at Wastewater

Ang mga planta ng paggamot, mga tangke ng tubig, mga istruktura ng paagusan, mga channel, mga istraktura ng pagpapanatili at iba pang mga konkretong gawa sa tubig ay maaaring mangailangan ng karagdagang proteksyon ng kaagnasan ng reinforcement.

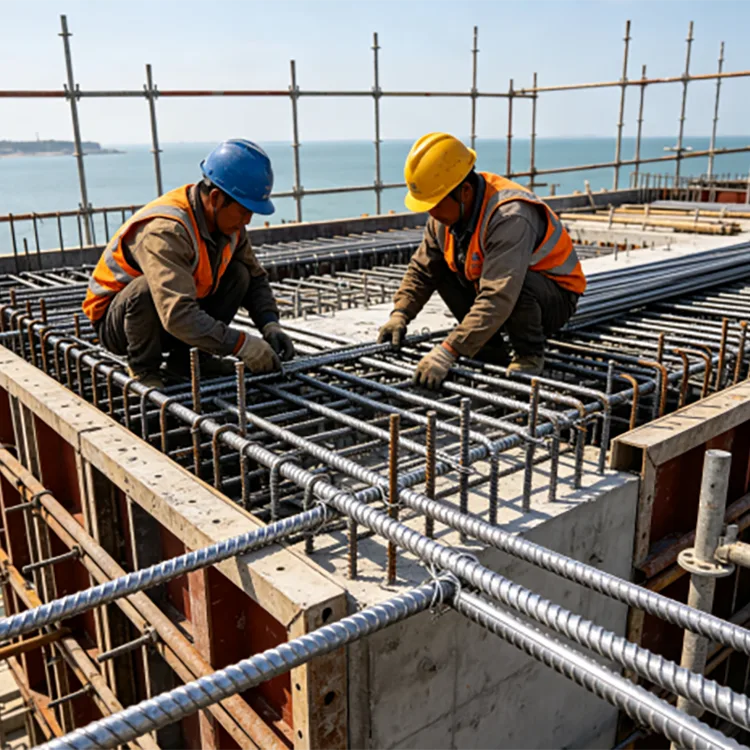

Imprastraktura sa Baybayin

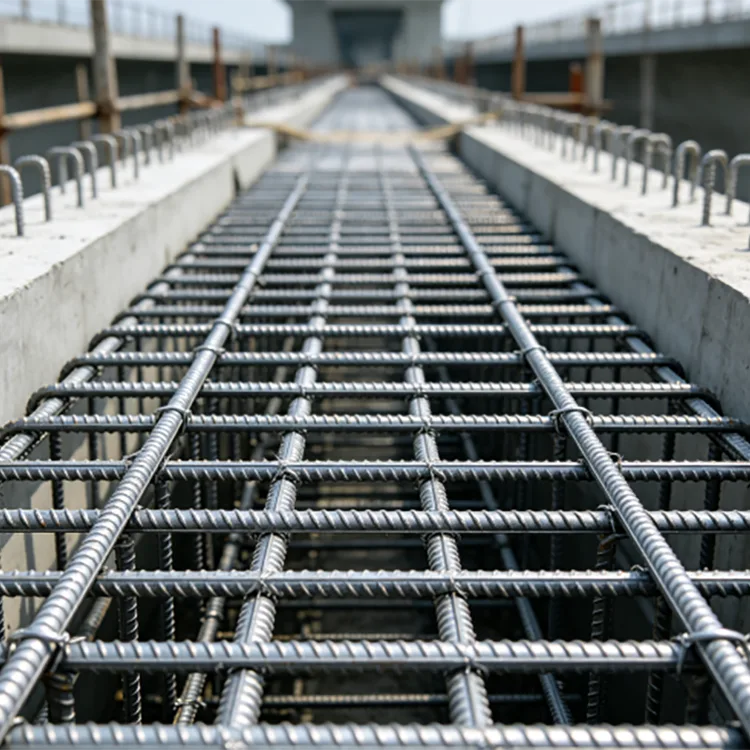

Ang mga gusaling dagat at baybayin, daungan, tulay, seawall at iba pang istrukturang nakalantad sa chloride ay karaniwang mga aplikasyon kung saan ang kaagnasan ng naka-embed na reinforcement ay maaaring maging isang pangmatagalang alalahanin sa pagpapanatili.

Panlabas na Pundasyon

Maaaring gumamit ng galvanized reinforcement ang mga base ng kagamitan, billboard foundation, curtain wall foundation at outdoor steel-structure foundation kung saan ang kahalumigmigan at pagkakalantad sa lupa ay nagbibigay-katwiran sa karagdagang proteksyon.

Nakabaon na mga Istraktura

Ang mga underground utility corridors, buried equipment foundation at iba pang below-grade concrete structures ay maaaring tukuyin ang galvanized rebar kung saan ang mga kondisyon ng lupa at disenyo ng proyekto ay tumutukoy sa reinforcement corrosion bilang isang panganib.

Ano ang Mangyayari Sa Pagputol, Pagbaluktot at Pagwelding?

Maaaring i-cut at baluktot ang galvanized rebar ayon sa disenyo ng reinforcement. Gayunpaman, ang katha ay dapat na planuhin na nasa isip ang zinc coating.

Kung saan ang pagputol ay naglalantad ng hubad na bakal, ang hiwa na lugar ay dapat na siyasatin at ayusin gamit ang angkop na zinc-rich coating kapag kinakailangan ng detalye ng proyekto.

Ang welding ay lokal din na nakakaapekto sa galvanized layer. Ang zinc ay dapat alisin mula sa lugar ng hinang ayon sa kinakailangan ng pamamaraan ng hinang, at ang apektadong lugar ay dapat makatanggap ng naaangkop na pagkukumpuni ng proteksyon ng kaagnasan pagkatapos ng hinang at paglamig.

Para sa kadahilanang ito, kapag ang isang proyekto ay nangangailangan ng malawak na prefabrication, ito ay kapaki-pakinabang upang kumpirmahin ang bending, cutting at welding schedule bago galvanizing sa halip na ituring ang lahat ng pagproseso bilang isang post-galvanizing operation.

Galvanized Rebar at Concrete Anchorage

Ang galvanizing ay hindi nag-aalis ng mga tadyang mula sa reinforcing bar. Ang rib geometry ay nananatiling magagamit para sa mekanikal na interlock na may kongkreto.

Para sa isang partikular na istrukturang proyekto, gayunpaman, ang bono at angkla ay dapat suriin ayon sa naaangkop na pamantayan ng disenyo ng kongkreto, diameter ng bar, lakas ng kongkreto, takip, haba ng pag-unlad at paraan ng pagtatayo. Ang galvanized na kondisyon ay dapat isama sa detalye ng proyekto sa halip na ipagpalagay na ang bawat kongkretong detalye ay awtomatikong magkapareho sa hindi pinahiran na reinforcement.

Pinili ng Zinc Coating

Ang isang karaniwang galvanized coating na ≥85 μm ay maaaring tukuyin para sa pangkalahatang mga kinakailangan sa proteksyon ng kaagnasan. Kung saan ang proyekto ay may mas malakas na exposure sa salt spray, moisture o corrosive na kondisyon, maaaring pag-usapan ang mas makapal na coating hanggang 275 μm.

Ang kinakailangan sa patong ay dapat na napagkasunduan bago ang produksyon dahil ang kinakailangang antas ng zinc ay nakakaapekto sa proseso ng galvanizing, pamantayan sa inspeksyon at gastos ng proyekto.

Para sa mga baybayin, dagat o agresibong kemikal na kapaligiran, ang kapal ng zinc ay dapat isaalang-alang kasama ng kongkretong takip, kalidad ng kongkreto, kontrol ng crack, drainage at ang pangkalahatang disenyo ng proteksyon ng kaagnasan.

Quality Control

Ang inspeksyon ng kalidad ay nagsisimula sa base rebar. Ang grado ng bakal, diameter, kondisyon sa ibabaw at mga mekanikal na katangian ay sinusuri laban sa detalye ng pagbili.

Pagkatapos ng galvanizing, ang mga natapos na bar ay siniyasat para sa pagpapatuloy ng patong, kondisyon sa ibabaw, nakikitang mga depekto at kapal ng zinc coating. Sinusuri din ang profile ng rib at mga sukat ng bar dahil hindi dapat makagambala ang labis na zinc buildup sa normal na paghawak o konstruksyon.

Para sa mga order sa pag-export at engineering, ang mga sertipiko ng materyal ng pabrika, mga talaan ng galvanizing inspeksyon, dokumentasyon ng pag-iimpake at iba pang napagkasunduang mga dokumento ng kalidad ay maaaring ibigay. Ang inspeksyon ng third-party ay maaari ding ayusin kapag kinakailangan ng proyekto.

Aplikasyon ng Proyekto

Substation at Wind Power Foundation

Pinili ng isang proyektong pang-imprastraktura ng elektrisidad ang HRB400E hot-dip galvanized rebar para sa wind-turbine foundations, mga istruktura ng substation, auxiliary reinforcement para sa grounding-related construction at mga naka-embed na load-bearing components.

Ang pagpili ay batay sa pangangailangan na pagsamahin ang mga kinakailangan sa pagpapalakas ng antas ng seismic sa karagdagang proteksyon ng kaagnasan sa mga kondisyon sa labas na kinasasangkutan ng pag-ulan, pakikipag-ugnay sa lupa at pangmatagalang pagkakalantad sa kapaligiran. Ang galvanized surface ay nagbigay ng karagdagang proteksyon habang pinapanatili ng ribbed bar ang kinakailangang reinforcement configuration.

Hot Dip Galvanized Rebar vs Black Rebar

Ang itim na rebar ay nananatiling angkop para sa maraming kumbensyonal na reinforced concrete na mga proyekto kung saan ang kongkretong sistema at mga kondisyon ng pagkakalantad ay nagbibigay ng sapat na proteksyon sa kaagnasan.

Ang galvanized rebar ay may mas mataas na paunang halaga ng materyal dahil sa karagdagang proseso ng galvanizing. Ang halaga nito ay nagiging mas maliwanag kapag ang reinforcement corrosion ay lilikha ng malaking kahirapan sa pagkumpuni o mga gastos sa lifecycle.

Para sa pagkuha, dapat isama sa paghahambing ang klase ng pagkakalantad, inaasahang panahon ng serbisyo, konkretong disenyo, access sa pagpapanatili at mga kahihinatnan ng reinforcement corrosion sa halip na ihambing lamang ang presyo bawat tonelada.

Impormasyon sa Pagkuha

Para sa panipi, ibigay ang sumusunod na impormasyon:

FAQ

Binabago ba ng hot-dip galvanizing ang lakas ng rebar?

Ang proseso ng galvanizing ay pangunahing isang paggamot sa proteksyon sa ibabaw. Ang natapos na rebar ay dapat pa ring matugunan ang mga tinukoy na mekanikal na kinakailangan para sa gradong bakal nito. Ang mga mekanikal na katangian ay dapat ma-verify sa pamamagitan ng naaangkop na inspeksyon ng materyal at mga kinakailangan sa proyekto.

Ang galvanized rebar ba ay nakakabit pa rin sa kongkreto?

Oo. Ang mga deformed ribs ay nananatili sa bar at nagbibigay ng mechanical interlock na may kongkreto. Ang mga kinakailangan sa anchorage at development na partikular sa proyekto ay dapat pa ring sumunod sa naaangkop na pamantayan sa disenyo ng istruktura.

Maaari bang i-welded ang galvanized rebar?

Oo, ngunit ang welding ay nakakaapekto sa zinc coating sa paligid ng weld. Ang pamamaraan ng hinang ay dapat isaalang-alang ang galvanized na ibabaw, at ang nasirang proteksyon ng zinc ay dapat ayusin pagkatapos ng hinang.

Maaari bang baluktot ang rebar pagkatapos ng galvanizing?

Maaari itong baluktot kapag ang operasyon ng baluktot ay tugma sa grado ng bar, diameter at mga kinakailangan sa proyekto. Para sa malawak na katha, mas mainam na kumpirmahin ang iskedyul ng baluktot bago galvanizing at siyasatin ang patong pagkatapos ng baluktot.

Sapat ba ang 85 μm zinc coating para sa mga proyekto sa baybayin?

Hindi naman kailangan. Ang pagkakalantad sa baybayin at dagat ay maaaring mangailangan ng mas mataas na detalye ng zinc. Maaaring talakayin ang coating na hanggang 275 μm, kasama ang kongkretong takip at ang pangkalahatang disenyo ng corrosion-control ng proyekto.

Ano ang pagkakaiba sa pagitan ng HRB400E at HRB500E?

Ang pangunahing pagkakaiba ay ang tinukoy na antas ng lakas. Ang HRB400E ay may antas ng yield-strength na hindi bababa sa 400 MPa, habang ang HRB500E ay may antas ng yield-strength na hindi bababa sa 500 MPa. Ang pagtatalaga ng E ay nauugnay sa mga karagdagang kinakailangan na nauugnay sa mga aplikasyon ng seismic.

Maaari bang ibigay ang galvanized rebar sa mga custom na haba?

Oo. Ang karaniwang haba ay 9 m at 12 m, habang ang mga nakapirming haba mula 6–15 m ay maaaring talakayin ayon sa iskedyul ng proyekto at mga kinakailangan sa transportasyon.

Anong mga dokumento ang maaaring ibigay para sa isang engineering o export order?

Ang mga sertipiko ng materyal, mga rekord ng inspeksyon ng produkto, dokumentasyon ng galvanizing inspeksyon, mga listahan ng packing at iba pang napagkasunduang mga dokumento sa pag-export o proyekto ay maaaring ihanda ayon sa detalye ng pagbili.
