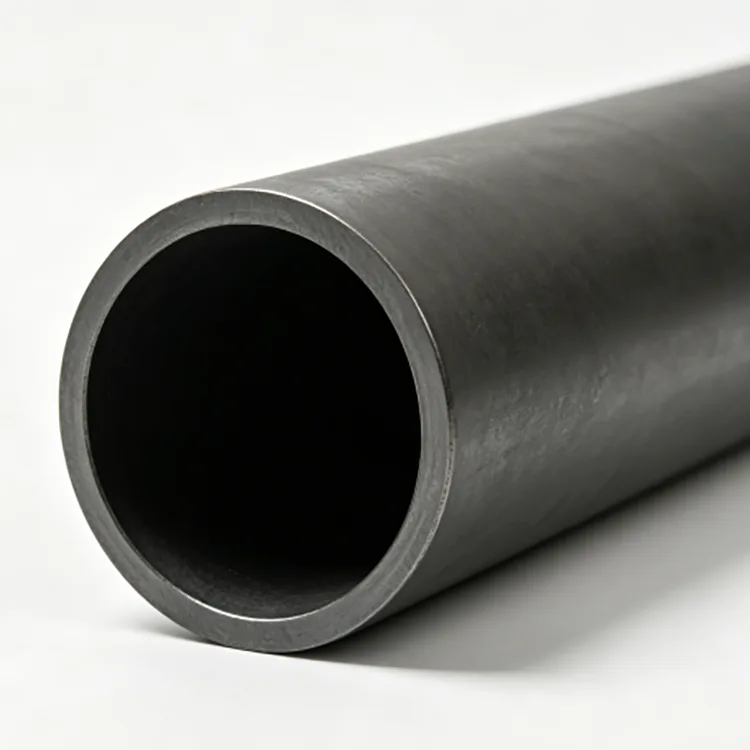

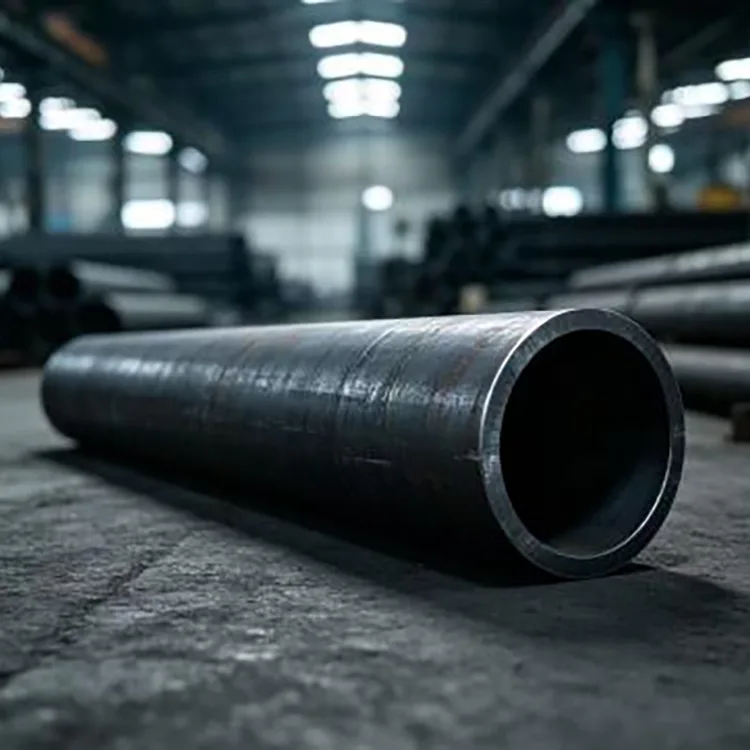

Carbon Steel Seamless Pipe para sa Pipeline Systems

Ang Carbon Steel Seamless Pipe para sa Pipeline Systems ay ginawa mula sa solid steel billet sa halip na isang steel strip na may longitudinal welded seam. Ang billet ay pinainit, tinusok upang bumuo ng isang guwang na shell at pagkatapos ay pinagsama o malamig na iginuhit upang makamit ang kinakailangang diameter at kapal ng pader.

Para sa mga pipeline system, ang pangunahing dahilan para gumamit ng seamless pipe ay hindi lamang dahil mayroon itong "mas mataas na lakas." Ang pagtatayo nito ay nag-aalis ng longitudinal weld seam na matatagpuan sa welded pipe, na maaaring maging isang mahalagang pagsasaalang-alang para sa ilang partikular na high-pressure, high-temperatura o kritikal na serbisyong aplikasyon.

Ang tapos na tubo ay maaaring ibigay sa itim na kondisyon, adobo at pasivate, pinakintab, pinahiran ng langis na pang-iwas sa kalawang o ginagamot sa iba pang napagkasunduang proteksyon sa ibabaw. Ang huling detalye ay dapat na nakabatay sa daluyan, temperatura, presyon, paraan ng koneksyon at naaangkop na pamantayan ng pipeline.

Saklaw ng Disenyo

materyal

20# carbon steel ay karaniwang ginagamit para sa pangkalahatang fluid transportasyon at maginoo mekanikal application.

Ang Q235B ay angkop para sa pangkalahatang istruktura at mga application ng suporta kung saan ang disenyo ay nangangailangan ng gradong ito.

Maaaring isaalang-alang ang Q345B para sa mga application na nangangailangan ng mas mataas na lakas, napapailalim sa naaangkop na detalye ng pipe.

Ang A106 Gr.B ay isang karaniwang pagpipilian para sa seamless na carbon steel pipe na ginagamit sa serbisyong may mataas na temperatura. Sinasaklaw ng ASTM A106/A106M-26 ang seamless na carbon steel pipe para sa serbisyong may mataas na temperatura at may kasamang mga kinakailangan para sa mechanical testing, hydrostatic testing at hindi mapanirang electric testing.

Ang A53 Gr.B ay kabilang sa isang mas malawak na detalye ng tubo na sumasaklaw sa parehong seamless at welded black at hot-dipped galvanized pipe, kaya dapat malinaw na sabihin ng mamimili na ang kinakailangang produkto ay seamless. Sinasaklaw ng ASTM A53/A53M-24 ang NPS 1/8 hanggang NPS 26 at may kasamang hydrostatic at iba pang mga kinakailangan sa inspeksyon.

Piliin muna ang Pamantayan

Ang iba't ibang mga pamantayan ay inilaan para sa iba't ibang mga serbisyo.

Para sa pangkalahatang transportasyon ng likido sa China, ang GB/T 8163-2018 ay ang kasalukuyang pamantayan para sa mga seamless steel pipe para sa likidong serbisyo.

Para sa serbisyong may mataas na temperatura, ang ASTM A106/A106M ay partikular na inilaan para sa seamless na carbon steel pipe para sa serbisyong may mataas na temperatura.

Para sa petroleum cracking at kaugnay na petrochemical furnace, heat-exchanger at pressure-piping application, sinasaklaw ng GB 9948-2013 ang mga seamless steel tubes para sa petroleum cracking.

Ito ang dahilan kung bakit ang isang pagtatanong sa pipeline ay dapat magsaad ng daluyan ng serbisyo at temperatura ng pagpapatakbo, hindi lamang ang diameter sa labas at kapal ng pader.

Presyon at Temperatura

Ang ibinigay na hanay ng produkto ay sumasaklaw sa 0.6–32 MPa at -20°C hanggang 450°C, ngunit ang mga ito ay hindi dapat ituring bilang isang pangkalahatang rating para sa bawat pipe.

Ang pinapahintulutang presyon ay depende sa diameter sa labas, kapal ng pader, grado ng bakal, temperatura ng disenyo, allowance ng kaagnasan, pagsasaayos ng magkasanib na bahagi at ang namamahala sa code ng disenyo.

Ang temperatura ay nakakaapekto rin sa pagganap ng materyal. Ang isang tubo na angkop para sa normal na temperatura na serbisyo ng tubig ay hindi maaaring awtomatikong gamitin para sa mataas na temperatura na singaw dahil lamang ang kapal ng pader ay pareho.

Para sa mga system na may mataas na temperatura, dapat na kumpirmahin ang pamantayan ng materyal at code ng disenyo bago bumili.

Bakit Seamless Pipe?

Ang kawalan ng longitudinal weld ay kapaki-pakinabang sa mga aplikasyon kung saan ang pipe wall ay dapat magbigay ng tuluy-tuloy na katawan sa paligid ng circumference.

Para sa maraming mga ordinaryong low-pressure system, ang welded pipe ay maaaring mas matipid.

Nagiging mas may kaugnayan ang seamless pipe kapag nangangailangan ang proyekto ng seamless na detalye dahil sa pressure, temperatura, kritikal sa serbisyo o sa naaangkop na code.

Ang pagkakaibang ito ay mahalaga para sa pagkuha. Ang "Seamless" ay dapat na isang kinakailangan sa detalye ng pagbili kapag kailangan ito ng disenyo ng engineering, sa halip na isang pagpapalagay batay sa hitsura ng pipe.

Daloy ng Pipeline

Para sa tuluy-tuloy na transportasyon, ang pagbaba ng presyon ay naiimpluwensyahan ng panloob na diameter, haba ng tubo, bilis ng daloy, lagkit ng likido, mga kabit at kondisyon ng panloob na ibabaw.

Ang isang mas malaking panloob na diameter ay maaaring mabawasan ang bilis ng daloy at pagkawala ng friction, habang ang isang mas maliit na diameter ay maaaring magpapataas ng pumping demand.

Para sa kadahilanang ito, ang sukat ng tubo ay dapat na nakabatay sa kinakailangang daloy at pinapayagang pagbaba ng presyon. Ang kapal ng pader ay dapat suriin nang hiwalay para sa mga kinakailangan sa presyon at mekanikal.

Kapal ng pader

Nagbibigay ito ng pressure resistance, nagbibigay-daan para sa corrosion allowance kung saan kinakailangan, nakakatulong sa mechanical rigidity at nakakaapekto sa external load capacity ng pipeline.

Ang ibinigay na hanay ay 1–50 mm, na may SCH pressure series na magagamit para sa angkop na mga order ng proyekto.

Ang isang mas makapal na pader ay hindi awtomatikong mas mahusay. Pinapataas nito ang bigat ng materyal, gastos at kung minsan ay mga kinakailangan sa welding o bending. Ang tamang kapal ay dapat magmula sa presyon ng disenyo, temperatura, grado ng materyal at allowance ng kaagnasan.

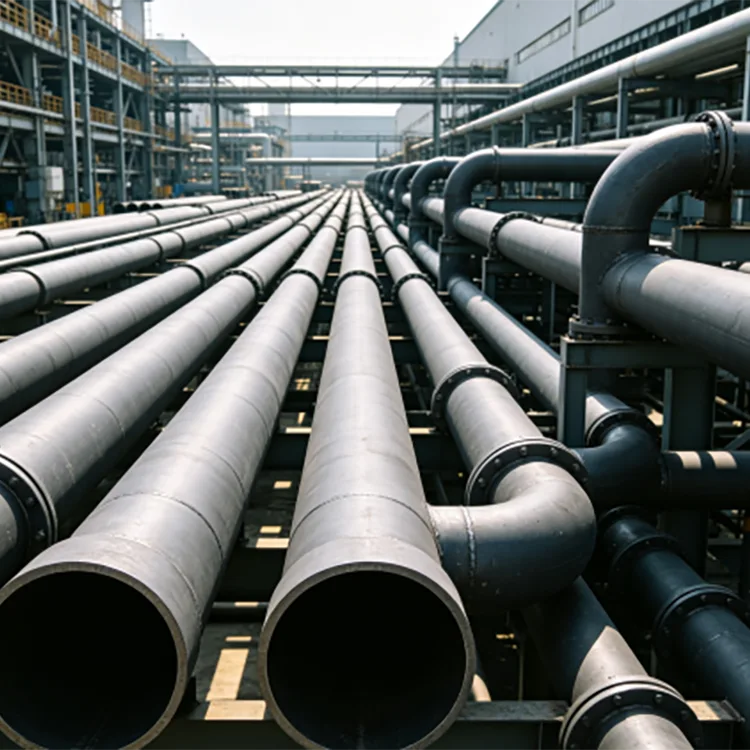

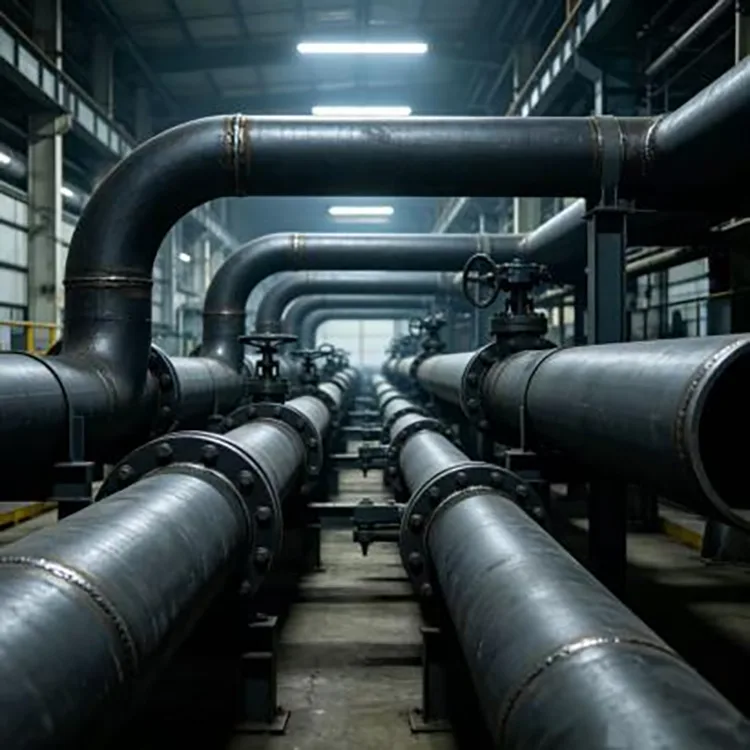

Mga Aplikasyon ng Pipeline

Ang Carbon Steel Seamless Pipe para sa Pipeline System ay ginagamit sa ilang mga sistemang pang-industriya.

Sa mga planta ng kuryente, maaari itong gamitin para sa mga piling sistema ng singaw, tubig at auxiliary piping kung saan angkop ang materyal at temperatura rating.

Sa mga kemikal na halaman, ginagamit ito para sa proseso ng piping, heat-transfer system at mga koneksyon ng kagamitan na may naaangkop na pagpili ng materyal.

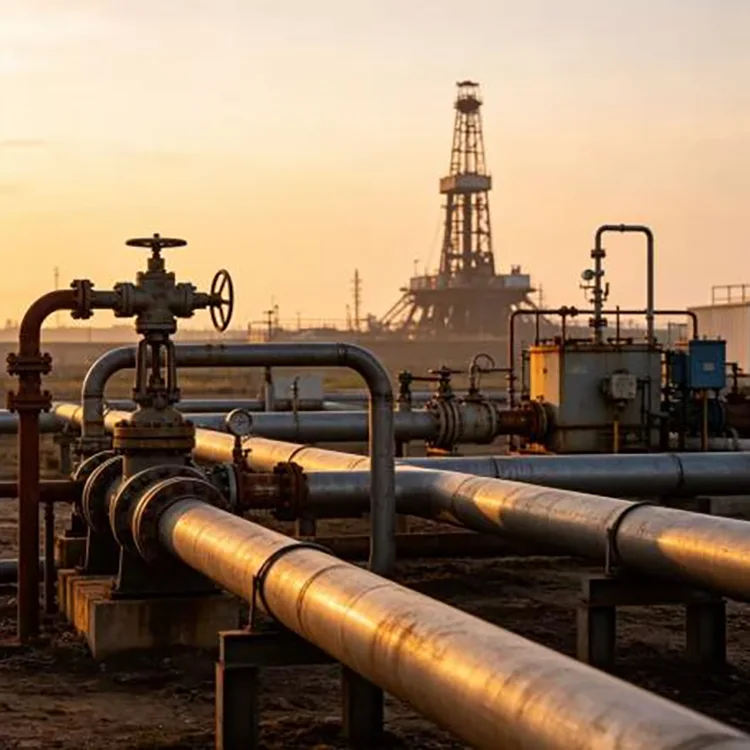

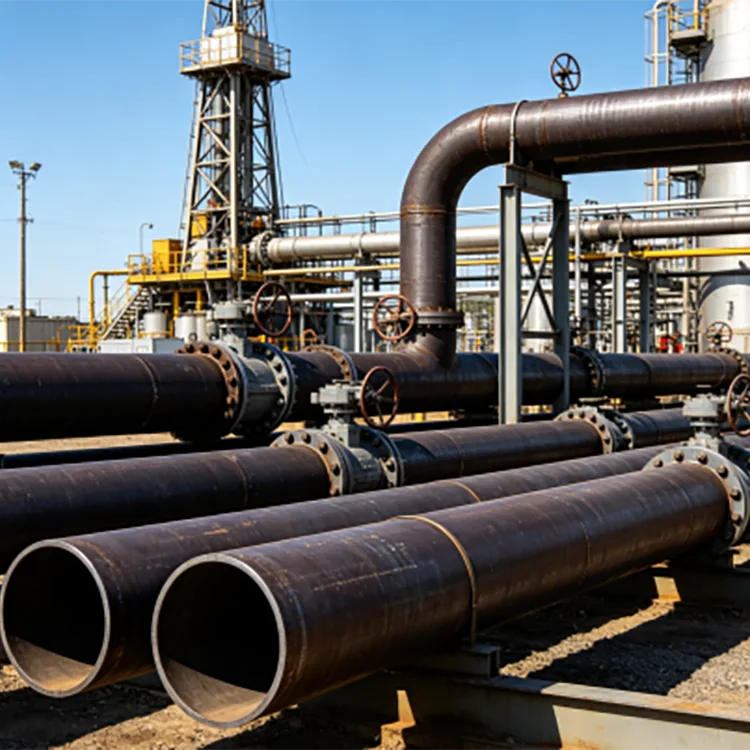

Sa mga pasilidad ng langis at gas, maaaring gamitin ang seamless pipe sa mga piling linya ng presyon at proseso kung saan pinahihintulutan ito ng tinukoy na grado at pamantayan.

Sa mekanikal na kagamitan, maaari itong magsilbi bilang hydraulic piping, equipment piping at pressure-bearing connections.

Sa mga kagamitang pang-industriya, ginagamit ito para sa naka-compress na hangin, tubig at iba pang media ng proseso ayon sa naaangkop na mga kinakailangan sa serbisyo.

Serbisyong Mataas ang Temperatura

Para sa mga pipeline na may mataas na temperatura, ang tubo ay dapat piliin mula sa kinakailangan sa temperatura pabalik.

Kung ang isang linya ay nagdadala ng mataas na temperatura ng singaw o isa pang mainit na daluyan ng proseso, dapat kumpirmahin ng mamimili ang grado ng materyal, temperatura ng disenyo, presyon, insulation arrangement at expansion allowance.

Ang ASTM A106/A106M-26 ay partikular na sumasaklaw sa seamless carbon steel pipe para sa mataas na temperatura na serbisyo at nangangailangan ng pipe na maging angkop para sa mga operasyon tulad ng pagyuko, pag-flang at pagwelding kapag tinukoy nang maayos.

Ang isang pangkalahatang layunin na tubo ng likido ay hindi dapat palitan para sa isang mataas na temperatura na grado dahil lamang ang nominal na sukat ay magkapareho.

Nakabaon na mga Pipeline

Maaaring gamitin ang seamless steel pipe sa mga buried pipeline system, ngunit ang black steel surface ay hindi nagbibigay ng pangmatagalang underground corrosion protection.

Para sa nakabaon na serbisyo, ang panlabas na proteksyon ay maaaring magsama ng angkop na anti-corrosion coatings, wrapping system o cathodic-protection na mga hakbang ayon sa disenyo ng proyekto.

Ang lupa mismo ay maaaring maging isang makabuluhang mapagkukunan ng kaagnasan. Ang moisture content, pH, salts, drainage at stray-current na kondisyon ay lahat ay nakakaapekto sa kinakailangang proteksyon.

Kung ang pipeline ay nagdadala ng corrosive medium sa loob, kailangan ding isaalang-alang ang internal material compatibility.

Mga Opsyon sa Ibabaw

Ang tubo ay maaaring ibigay sa ilang mga kondisyon sa ibabaw.

Itim: ang normal na hindi ginagamot na kondisyon para sa maraming mga katha at industriyal na piping application.

Adobo at na-passive: kapaki-pakinabang kapag kinakailangan ang isang mas malinis na ibabaw.

Pinakintab: pinili para sa mga application kung saan ang surface finish ay may partikular na papel.

Langis na pang-iwas sa kalawang: kapaki-pakinabang para sa pag-iimbak at proteksyon sa transportasyon.

Hot-dip galvanized: magagamit para sa mga angkop na aplikasyon kung saan kinakailangan ang panlabas na proteksyon ng kaagnasan sa atmospera.

Ang huling paggamot sa ibabaw ay dapat piliin ayon sa medium at kapaligiran ng serbisyo sa halip na ilapat bilang pangkalahatang pag-upgrade.

Mga Pagtatapos at Paggawa

Para sa pag-install ng pipeline, ang mga dulo ng pipe ay maaaring ihanda ayon sa paraan ng koneksyon.

Ang mga payak na dulo ay angkop para sa ilang mga welded na koneksyon.

Ang mga beveled na dulo ay maaaring ihanda para sa welding ng butt.

Maaaring isaayos ang mga sinulid na dulo para sa angkop na mga application na mas maliit ang diameter.

Maaari ding bawasan ng fixed-length cutting ang field fabrication kapag natapos na ang pipeline drawing.

Kung saan ang pipe ay hinangin sa isang pressure system, ang pagtatapos ng paghahanda ay dapat sumunod sa pamamaraan ng hinang at magkasanib na disenyo ng proyekto.

Inspeksyon

Para sa isang pressure pipeline, hindi sapat ang inspeksyon ng hitsura lamang.

Maaaring kasama sa plano ng inspeksyon ang materyal na pag-verify, sukat ng dimensyon, visual na inspeksyon, hydrostatic testing at naaangkop na hindi mapanirang pagsusuri ayon sa napiling pamantayan.

Kasama sa ASTM A106/A106M-26 ang tensile, bending, flattening, hydrostatic at nondestructive electric testing na kinakailangan sa saklaw nito.

Kasama rin sa ASTM A53/A53M-24 ang tension, bend, flattening, hydrostatic at nondestructive electric testing provisions para sa pipe na sakop ng specification na iyon.

Para sa isang order ng proyekto, dapat tukuyin ng mamimili ang mga kinakailangang pagsubok bago ang produksyon sa halip na subukang idagdag ang mga ito pagkatapos ng kargamento.

Quality Control

Sinusuri ang materyal mula sa papasok na bakal sa pamamagitan ng natapos na inspeksyon ng tubo.

Ang komposisyon ng kemikal at pagkakakilanlan ng materyal ay napatunayan laban sa tinukoy na grado. Ang diameter, kapal ng pader, haba at tuwid ay sinusuri sa panahon ng inspeksyon ng tapos na produkto.

Para sa mga kritikal na order, ang karagdagang inspeksyon ay maaaring magsama ng hydrostatic testing at hindi mapanirang pagsusuri ayon sa napiling pamantayan.

Dapat tumugma ang mga sertipiko ng materyal sa aktwal na batch ng produksyon. Kung ang proyekto ay nangangailangan ng independiyenteng pag-verify, ang third-party na inspeksyon ay maaaring ayusin bago ipadala.

Pagpili ng Pipe ayon sa Aplikasyon

Ito ay mga direksyon sa pagkuha sa halip na mga pamalit para sa disenyo ng pipeline.

Ruta ng Paggawa

Ang seamless pipe production route ay nagsisimula sa isang solid billet.

Steel billet → reheating → rotary piercing → hot rolling / sizing → heat treatment kung saan kinakailangan → straightening → cutting → inspection → finishing → packing

Para sa ilang mga sukat at detalye, maaaring gamitin ang malamig na pagguhit o malamig na rolling pagkatapos ng yugto ng mainit na pagtatrabaho upang makamit ang mas mahigpit na mga sukat at kinakailangan sa ibabaw.

Ang aktwal na ruta ng pagmamanupaktura ay nakasalalay sa laki ng tubo, grado at iniutos na pamantayan.

Bakit Kami Piliin?

Ang Tianjin Daqiuzhuang steel supply network ay sumusuporta sa sourcing, inspection, cutting, pipe processing at logistics para sa mga order ng proyekto.

Ang available na hanay ay sumasaklaw sa 21–630 mm na panlabas na diameter at 1–50 mm na kapal ng pader, na may 6 m at 12 m na karaniwang haba at custom na haba para sa mga kinakailangan ng proyekto.

Maaaring isaayos ang mga materyal sa paligid ng nilalayon na serbisyo, kabilang ang 20#, Q235B, Q345B, A106 Gr.B at A53 Gr.B kung saan pinahihintulutan ng napiling pamantayan ang grado.

Para sa mga proyekto ng pipeline, maaaring kabilang sa order ang pagputol, beveling, paghahanda sa ibabaw at iba pang napagkasunduang pagproseso bago ihatid.

Maaaring ibigay ang mga sertipiko ng materyal at mga talaan ng inspeksyon ayon sa mga kinakailangan sa pagbili, na may available na inspeksyon ng third-party para sa mga proyektong nangangailangan ng independiyenteng pag-verify.

Para sa mga export order, pipe bundling, moisture-conscious protection, container loading at documentation ay maaaring i-coordinate sa pamamagitan ng Tianjin logistics network.

Impormasyon sa Pagkuha

Ang isang kapaki-pakinabang na pagtatanong ay dapat isama ang medium ng pipeline, presyon ng disenyo, temperatura ng disenyo, pamantayan ng tubo, grado ng bakal, diameter sa labas, kapal ng pader, haba at dami.

Halimbawa:

GB/T 8163 / 20# / walang tahi / 114.3 × 8 mm / 6 m / pipeline ng tubig / 100 MT

Para sa serbisyong may mataas na temperatura:

ASTM A106 Gr.B / walang tahi / 8 in / SCH40 / 12 m / linya ng proseso na may mataas na temperatura

Ang impormasyong ito ay nagbibigay-daan sa supplier na tukuyin ang tamang produkto sa halip na itugma ang order sa pamamagitan lamang ng diameter.

FAQ

Q1. Bakit gumamit ng seamless pipe sa halip na welded pipe?

Ang seamless pipe ay walang longitudinal weld seam at tinukoy para sa maraming pressure, temperatura at kritikal na serbisyong aplikasyon. Kung ito ay kinakailangan ay depende sa code ng proyekto at mga kondisyon ng pagpapatakbo.

Q2. Anong mga materyales ang magagamit?

Kasama sa ibinigay na hanay ang 20#, Q235B, Q345B, A106 Gr.B at A53 Gr.B, na napapailalim sa naaangkop na pamantayan ng produkto.

Q3. Maaari bang gamitin ang tubo para sa mataas na temperatura ng singaw?

Oo, kapag ang napiling materyal at pamantayan ay angkop para sa temperatura at presyon ng disenyo. Ang ASTM A106 ay partikular na inilaan para sa seamless na carbon steel pipe para sa serbisyong may mataas na temperatura.

Q4. Ano ang pinakamataas na presyon ng pagtatrabaho?

Ang ibinigay na hanay ng sanggunian ng produkto ay umabot sa 32 MPa, ngunit ang pinapahintulutang presyon ng pagtatrabaho ay dapat kalkulahin para sa aktwal na diameter, kapal ng pader, materyal, temperatura at code ng disenyo.

Q5. Anong saklaw ng temperatura ang maaaring hawakan ng tubo?

Ang ibinigay na hanay ng sanggunian ay -20°C hanggang 450°C. Ito ay hindi isang pangkalahatang rating para sa lahat ng mga grado at laki; tinutukoy ng naaangkop na pamantayan ng materyal at code ng disenyo ang aktwal na pinapayagang temperatura ng serbisyo.

Q6. Maaari bang gamitin ang tubo sa ilalim ng lupa?

Oo, ngunit ang hindi ginagamot na carbon steel ay karaniwang dapat makatanggap ng angkop na panlabas na proteksyon ng kaagnasan para sa nakabaon na serbisyo. Ang kimika ng lupa at mga kondisyon ng kahalumigmigan ay dapat isaalang-alang sa disenyo ng kaagnasan.

Q7. Maaari ka bang magbigay ng SCH40 o iba pang kapal ng presyon ng pader?

Oo. Ang mga kapal ng pader ng serye ng presyon tulad ng SCH40 ay maaaring ibigay kung saan tugma sa napiling laki at pamantayan ng tubo.

Q8. Maaari bang putulin at tapyas ang tubo?

Oo. Maaaring isaayos ang fixed-length cutting at end beveling ayon sa pipeline drawings at welding requirements.

Q9. Maaari bang gamitin ang Q235B sa halip na A106 Gr.B?

Hindi bilang isang awtomatikong pagpapalit. Ang mga marka ay nabibilang sa iba't ibang mga detalye at may iba't ibang mga kinakailangan. Dapat matugunan ng pipe ang pamantayang tinukoy ng disenyo ng pipeline.

Q10. Anong pamantayan ang ginagamit para sa ordinaryong fluid-transport seamless pipe sa China?

Ang GB/T 8163-2018 ay ang kasalukuyang pamantayang Chinese para sa mga seamless steel pipe para sa likidong serbisyo.

Q11. Ang A53 Gr.B ba ay isang seamless pipe grade?

Sinasaklaw ng A53/A53M ang parehong seamless at welded pipe. Kung kailangan ang seamless pipe, dapat na tahasang tukuyin ng purchase order ang seamless na produkto.

Q12. Anong mga dokumento sa inspeksyon ang maaaring ibigay?

Maaaring maibigay ang mga sertipiko ng materyal, mga rekord ng dimensional na inspeksyon at mga napagkasunduang ulat sa pagsubok. Ang hydrostatic testing, nondestructive testing at third-party na inspeksyon ay maaaring isaayos ayon sa detalye ng proyekto.
