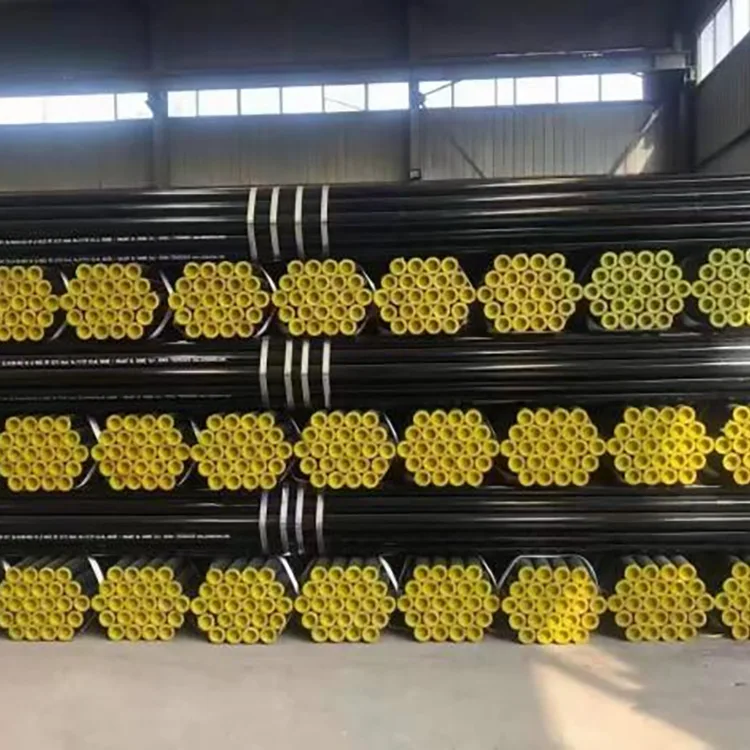

Oilfield Seamless Casing Pipe

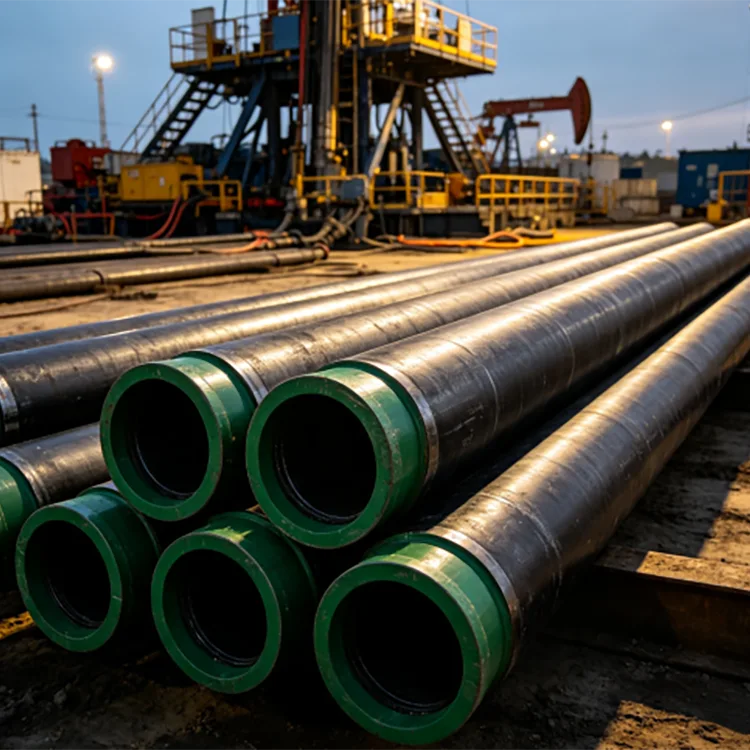

Ang oilfield seamless casing pipe ay naka-install sa drilled well at pagkatapos ay sementado sa lugar. Hindi tulad ng tubing, na karaniwang inilalagay sa loob ng casing upang magdala ng mga ginawang likido, ang pambalot ay nananatiling bahagi ng istraktura ng balon at dapat makatiis ng mga karga mula sa presyon ng pagbuo, pagsemento, pagbabarena at mga operasyon ng produksyon.

Para sa mga order ng oilfield, grade, diameter sa labas, kapal ng pader, koneksyon, haba at mga kinakailangan sa inspeksyon ay dapat na tukuyin nang magkasama. Ang pagganap ng pambalot ay hindi maaaring hatulan mula sa grado ng bakal lamang.

Mga Pamantayan at Pagtutukoy

Ang API 5CT ay ang pangunahing internasyonal na detalye para sa casing at tubing na ginagamit sa mga balon ng langis at gas. Ang pinakabagong edisyon ng API 5CT ay ang ika-11 na edisyon, na may addendum na na-publish noong 2025.

Para sa mga proyektong Tsino, ang GB/T 19830-2023 ay ang kasalukuyang pambansang pamantayan para sa mga bakal na tubo na ginagamit bilang casing o tubing para sa mga balon ng langis at gas. Nagkabisa ito noong Marso 1, 2024 at pinalitan ang GB/T 19830-2017.

Ang aktwal na laki ng casing at rating ng pagganap ay dapat piliin mula sa programa ng balon, disenyo ng casing at naaangkop na pamantayan sa halip na mula sa lalim ng balon lamang.

Steel Grade Selection

Ang J55 at K55 ay karaniwang ginagamit para sa mga kumbensyonal na aplikasyon ng casing kung saan ang mga kondisyon ng balon ay hindi nangangailangan ng mga marka ng mas mataas na lakas. Nagbibigay ang K55 ng mas mataas na tinukoy na antas ng lakas ng ani kaysa sa J55 at maaaring mapili kapag kailangan ito ng disenyo.

Ginagamit ang N80 kung saan kinakailangan ang mas mataas na lakas para sa mga nakasanayang sweet-service na balon. Ang N80 ay hindi dapat ituring bilang awtomatikong angkop para sa mga kondisyon ng sour-service.

Ang L80 ay malawakang ginagamit kung saan tinukoy ang kinokontrol na katigasan at mga kinakailangan sa sour-service. Ang eksaktong L80 grade at mga kinakailangan sa kwalipikasyon ay dapat kumpirmahin mula sa detalye ng pagbili.

Ang P110 ay nagbibigay ng mas mataas na lakas para sa hinihingi na mga disenyo ng casing, kabilang ang mas malalim o mas mataas na load na mga balon kung saan ang disenyo ay nangangailangan ng mas mataas na antas ng lakas.

Q125 ay ginagamit para sa mataas na lakas casing application. Ito ay hindi lamang isang kapalit ng P110 sa bawat balon; pagbagsak, pagsabog, axial load, temperatura at pagganap ng koneksyon ay kailangan pa ring suriin.

Oilfield seamless casing pipe Ang Pagpili ay Nagsisimula sa Well Design

Ang isang praktikal na pagkakasunud-sunod ng pagpili ng casing ay:

Well depth at load → formation pressure → corrosion condition → casing size → wall thickness → steel grade → connection type → haba at mga kinakailangan sa inspeksyon.

Ang isang mas malalim na balon ay hindi awtomatikong nangangailangan ng pinakamataas na grado ng bakal. Ang casing string ay kailangang suriin para sa pagbagsak, pagsabog at axial load sa ilalim ng aktwal na mga kondisyon ng pagbabarena, pagsemento at produksyon.

Corrosion at Sour-Service Selection

Para sa mga balon na naglalaman ng H₂S, ang pagpili ng materyal ay nangangailangan ng partikular na atensyon sa sulfide stress cracking resistance at hardness control. Ang isang karaniwang mataas na lakas na grado ay hindi dapat i-upgrade o palitan nang hindi sinusuri ang pagiging angkop nito para sa tinukoy na kapaligiran ng sour-service.

Para sa CO₂, chloride at iba pang mga kinakaing kondisyon, ang pagpili ay maaaring mangailangan ng corrosion-resistant alloys o iba pang mga hakbang bilang karagdagan sa mga nakasanayang grado ng casing. Ang aktwal na temperatura, presyon, komposisyon ng likido at kimika ng tubig ay dapat isama sa teknikal na detalye.

Mga Koneksyon sa Thread

Ang koneksyon ay bahagi ng Oilfield seamless casing pipe system, hindi lamang isang end-finishing na opsyon.

Ang STC ay karaniwang nauugnay sa maikling thread at mga application ng coupling kung saan ang mga kondisyon ng balon at disenyo ay nagbibigay-daan sa isang maginoo na koneksyon.

Nagbibigay ang LTC ng mas mahabang threaded engagement at ginagamit ito sa mas malawak na hanay ng mga conventional casing application.

Gumagamit ang BTC ng profile ng buttress thread at malawakang ginagamit kung saan kinakailangan ang mas mataas na kapasidad ng pag-load ng koneksyon.

Para sa mga pahalang na balon, mga balon ng gas na may mataas na presyon, mga balon na may malalaking displacement at iba pang hinihingi na mga aplikasyon, maaaring tukuyin ang mga premium na koneksyon para sa pinahusay na sealing at mekanikal na pagganap. Ang VAM, FOX at iba pang pagmamay-ari na koneksyon ay dapat lamang ibigay ayon sa tinukoy na disenyo ng koneksyon o mga kinakailangan sa lisensya ng customer.

Pagpili ng Haba

Ang casing ay karaniwang ibinibigay sa mga haba ng saklaw ng API:

Ang eksaktong hanay at mga kinakailangan sa haba ay dapat sumunod sa naaangkop na mga talahanayan ng API 5CT at detalye ng pagbili. Maaaring bawasan ng mahabang joints ang bilang ng mga koneksyon sa isang casing string, ngunit kailangan ding isaalang-alang ang mga kinakailangan sa transportasyon at paghawak.

Mga Karaniwang Aplikasyon sa Oilfield

Ibabaw at Intermediate Casing

Ginagamit upang suportahan ang itaas na wellbore, ihiwalay ang mga pormasyon at magbigay ng pundasyon para sa kasunod na mga seksyon ng pagbabarena.

Produksyon ng Casing

Na-install sa pamamagitan ng agwat ng produksyon at ginamit bilang bahagi ng panghuling istraktura ng wellbore.

Malalim at High-Pressure Wells

Maaaring pumili ng mas mataas na lakas na mga marka at angkop na kapal ng pader kung saan ang pagbagsak, pagsabog at mga axial load ay mas hinihingi.

Horizontal at Shale Wells

Ang pagpili ng casing ay dapat isaalang-alang ang bending, torque, drag, connection performance at hydraulic-fracturing load bilang karagdagan sa conventional casing design.

Paggawa at Inspeksyon

Ang seamless casing ay ginawa mula sa steel billet sa pamamagitan ng hot rolling o piercing process, na sinusundan ng finishing, dimensional inspection at thread machining ayon sa tinukoy na pamantayan.

Maaaring kasama sa inspeksyon ang komposisyon ng kemikal, mga katangian ng makunat, tigas kung saan naaangkop, mga pagsusuri sa dimensyon, inspeksyon ng drift, pagsusuri sa hydrostatic at hindi mapanirang pagsusuri ayon sa kinakailangan ng naaangkop na detalye at order sa pagbili.

Mahalaga rin ang mga sukat at gauge ng thread dahil nakadepende ang performance ng koneksyon sa tumpak na machining, gauging at coupling fit.

Supply at Pagproseso

Maaari kaming mag-supply ng casing ayon sa kinakailangang grado ng bakal, diameter sa labas, kapal ng pader, uri ng thread at haba. Ang mga sinulid at pinagsamang produkto ay maaaring ihanda ayon sa tinukoy na koneksyon.

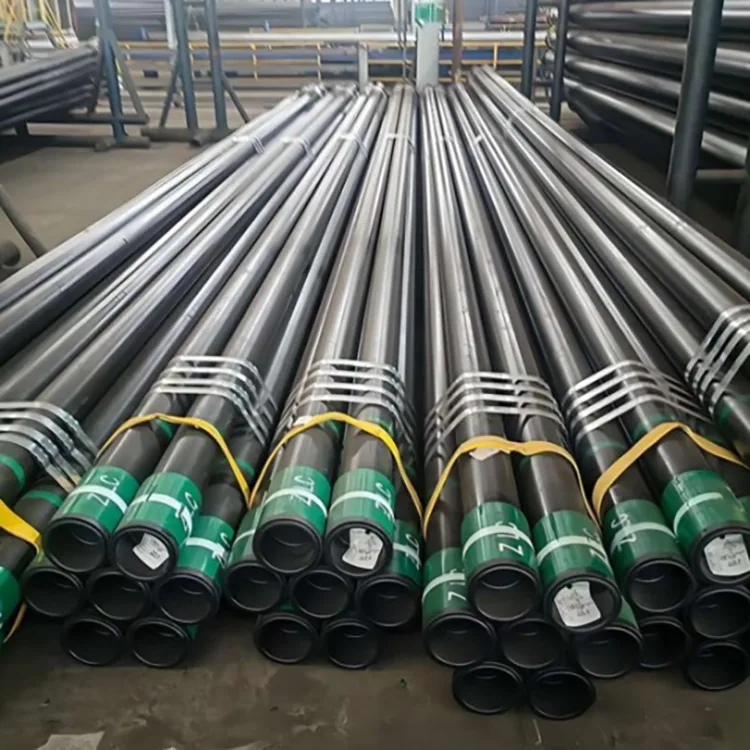

Para sa mga order sa pag-export, maaaring i-bundle at i-pack ang casing para sa container o break-bulk na transportasyon, na may mga thread protector at end protection na ginagamit kung kinakailangan.

Ang mga order ng proyekto ay maaari ding magsama ng mga dokumento ng inspeksyon at mga kaayusan sa inspeksyon ng third-party gaya ng SGS, BV o TÜV ayon sa mga kinakailangan ng customer.

FAQ

Q1: Ang lahat ba ng oilfield casing ay seamless?

Hindi. Kasama sa API 5CT ang parehong seamless at electric-welded na mga produkto ng casing. Kapag ang proyekto ay partikular na nangangailangan ng tuluy-tuloy na pambalot, ang detalye ng pagbili ay dapat na malinaw na nakasaad ang uri ng pagmamanupaktura.

Q2: Aling pamantayan ang dapat kong gamitin para sa Oilfield seamless casing pipe?

Ang API 5CT ay malawakang ginagamit para sa mga internasyonal na proyekto ng langis at gas. Para sa mga proyektong pambansang pamantayang Tsino, ang GB/T 19830-2023 ay ang kasalukuyang pamantayang sumasaklaw sa mga bakal na tubo para sa casing o tubing.

Q3: Paano ko pipiliin ang J55, N80, L80, P110 o Q125?

Ang pagpili ay depende sa mga pagkarga ng disenyo ng casing at kapaligiran ng serbisyo. Ang J55 at K55 ay karaniwan para sa mga karaniwang aplikasyon; Ang N80 at P110 ay nagbibigay ng mas mataas na lakas; Ang L80 ay karaniwang tinutukoy kung saan nalalapat ang mga kinakailangan sa sour-service; Ginagamit ang Q125 para sa mga application na mas mataas ang lakas. Ang huling pagpili ay dapat na nakabatay sa disenyo ng balon at naaangkop na detalye.

T4: Maaari bang gamitin ang N80 o P110 sa mga maasim na balon?

Huwag pumili ng casing para sa serbisyo ng H₂S batay lamang sa lakas. Ang pagiging angkop ng sour-service ay depende sa grado, tigas, kondisyon ng materyal at mga kinakailangan sa kapaligiran. Ang pambalot ay dapat na tukuyin ayon sa naaangkop na mga kinakailangan sa sour-service.

Q5: Ano ang pagkakaiba sa pagitan ng casing, tubing at drill pipe?

Ang casing ay naka-install at nasemento upang suportahan at ihiwalay ang wellbore. Ang tubing ay inilalagay sa loob ng casing upang magdala ng mga ginawang likido. Ang drill pipe ay ginagamit sa panahon ng pagbabarena at inalis pagkatapos ng operasyon ng pagbabarena.

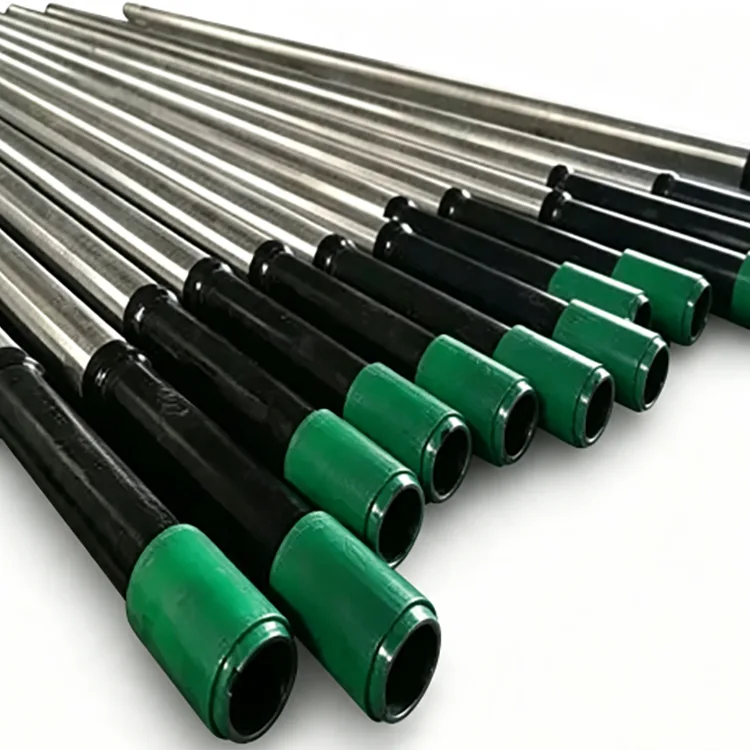

Q6: Maaari ka bang mag-supply ng casing na may mga thread at couplings?

Oo. Maaaring ibigay ang casing ng mga tinukoy na uri ng thread ng API o mga premium na koneksyon na tinukoy ng proyekto, kasama ng mga coupling, thread protector at ang kinakailangang dokumentasyon ng inspeksyon.
