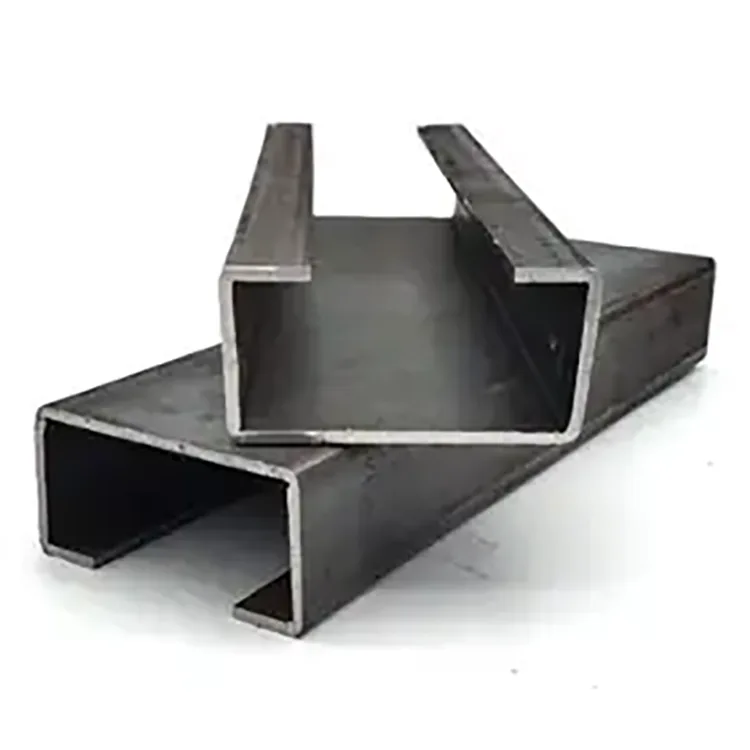

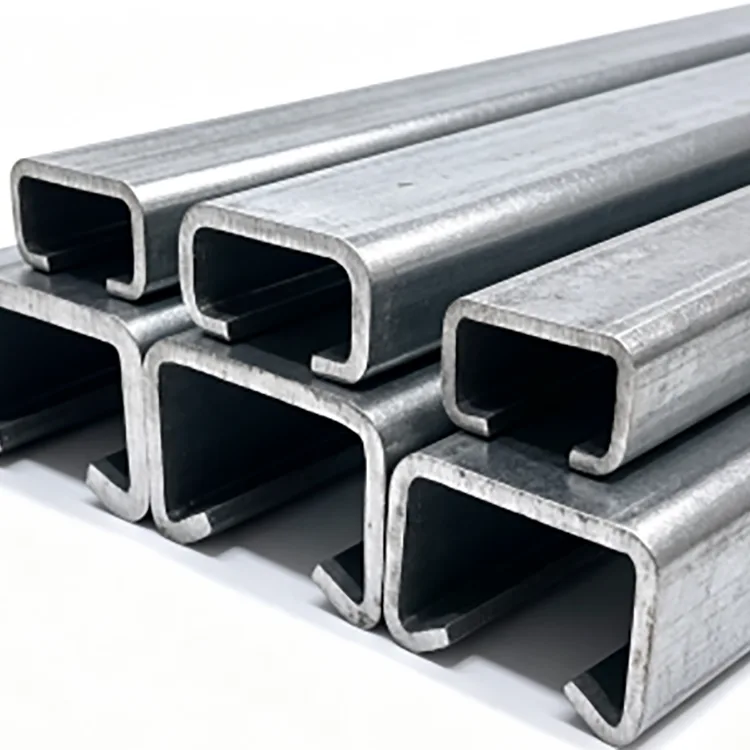

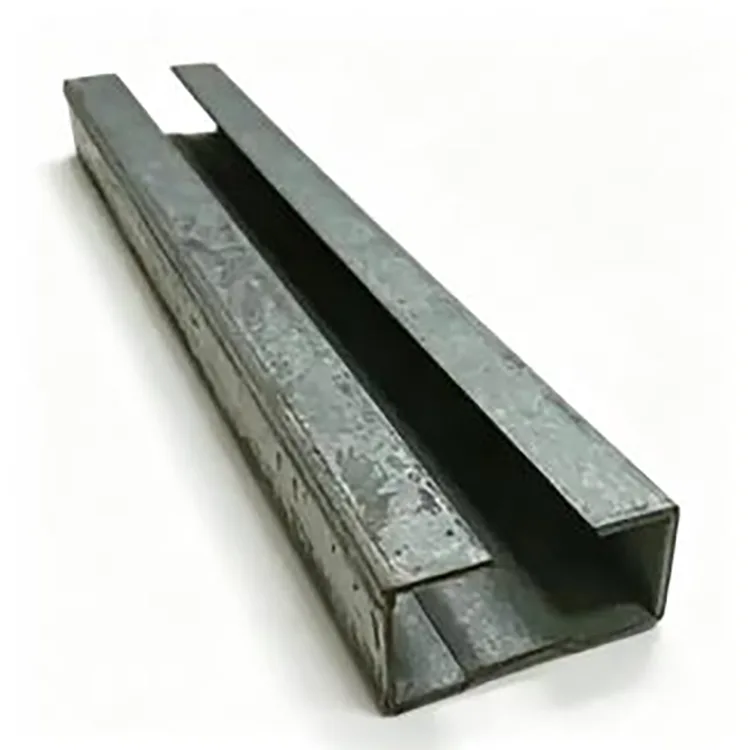

Cold-Formed C Section Steel

Ang Cold-Formed C Section Steel ay idinisenyo para sa mga istrukturang bakal kung saan ang mataas na ratio ng lakas-sa-timbang, pare-parehong sukat, at mabilis na pag-install ay mas mahalaga kaysa sa paggamit ng mabibigat na hot-rolled na seksyon.

Ang profile ay ginawa sa pamamagitan ng patuloy na pagpapakain ng steel strip sa pamamagitan ng isang serye ng bumubuo ng mga roller. Ang bakal ay unti-unting nabaluktot sa isang C-shaped na seksyon na walang mataas na temperatura na mainit na rolling. Dahil ang proseso ng pagbuo ay maaaring makontrol ang geometry ng seksyon at haba ng tuluy-tuloy, ang natapos na miyembro ay angkop para sa mga proyektong nangangailangan ng paulit-ulit na mga seksyon, mga nakapirming haba, pre-punched hole, at mabilis na bolted assembly.

Ang Q235B at Q355B ay magagamit ayon sa mga kinakailangan sa istruktura. Ang mga karaniwang seksyon ay mula C80 hanggang C300, na may kapal ng pader mula 0.8 mm hanggang 3.0 mm.

Teknikal na Pagtutukoy

Kung Paano Binabago ng Cold Roll Forming ang Seksyon

Ang proseso ng produksyon ay iba sa paggawa ng isang maginoo na hot-rolled channel.

Ang isang bakal na strip ay nagsisimula bilang isang patag na materyal. Ito ay dumadaan sa maramihang bumubuo ng mga istasyon, na ang bawat roller set ay nagpapakilala ng isang kontroladong halaga ng pagpapapangit hanggang sa maabot ang huling C-section.

Ang unti-unting proseso ng pagbuo na ito ay nagpapahintulot sa tagagawa na kontrolin:

Lalim ng seksyon

Lapad ng flange

Geometry ng labi kung saan kinakailangan

Kapal ng pader

Pangkalahatang tuwid

Posisyon ng butas

Nakapirming haba

Para sa mga paulit-ulit na miyembro ng konstruksiyon, ang dimensional consistency na ito ay maaaring maging mas mahalaga kaysa sa simpleng pagpili ng mas mabibigat na seksyon ng bakal.

Gayunpaman, ang panghuling pagganap sa istruktura, ay dapat palaging suriin laban sa aktwal na mga sukat ng seksyon, grado ng materyal, span, mga kondisyon ng suporta, paraan ng koneksyon, pag-load, at naaangkop na code ng disenyo.

Proseso ng Paggawa

1. Steel Coil Selection

Ang Q235B o Q355B steel strip ay pinili ayon sa kinakailangang seksyon at structural application.

Ang papasok na materyal ay sinusuri para sa kapal, kondisyon ng ibabaw, at materyal na impormasyon bago pumasok sa bumubuo ng linya.

2. Pag-level at Pagpapakain

Ang coil ay uncoiled at leveled upang alisin ang hindi gustong pagpapapangit. Mahalaga ang stable strip feeding dahil ang pagkakaiba-iba sa yugtong ito ay maaaring makaapekto sa tuwid ng seksyon at pagpoposisyon ng butas.

3. Progressive Roll Forming

Ang leveled strip ay dumadaan sa maraming istasyon ng roller.

Sa halip na ibaluktot ang materyal sa huling C na hugis sa isang operasyon, ang seksyon ay unti-unting nabuo. Binabawasan nito ang biglaang pagpapapangit at pinapayagan ang mga sukat ng seksyon at flange geometry na kontrolin sa buong produksyon.

4. Awtomatikong Pagsuntok

Kung ang proyekto ay nangangailangan ng bolt hole, service hole, o paulit-ulit na mounting hole, ang pagsuntok ay maaaring isama sa production line.

Dapat kumpirmahin ang puwang ng butas at pagpoposisyon mula sa mga guhit ng customer bago ang produksyon, lalo na kapag ang mga seksyon ay direktang tipunin sa site.

5. Pagsusukat at Pagtuwid

Pagkatapos ng pagbuo at pagsuntok, ang seksyon ay sukat at sinuri para sa straightness.

Ang yugtong ito ay nakakatulong na kontrolin ang pag-twist, flange deviation, at dimensional variation na maaaring magpahirap sa frame assembly.

6. Fixed-Length Cutting

Ang tuluy-tuloy na seksyon ay pinutol ayon sa tinukoy na haba.

Kasama sa karaniwang supply ang 6 m, 9 m, at 12 m ang haba, habang ang fixed-length na pagputol ay maaaring isaayos sa loob ng customized na hanay.

7. Inspeksyon at Pag-iimpake

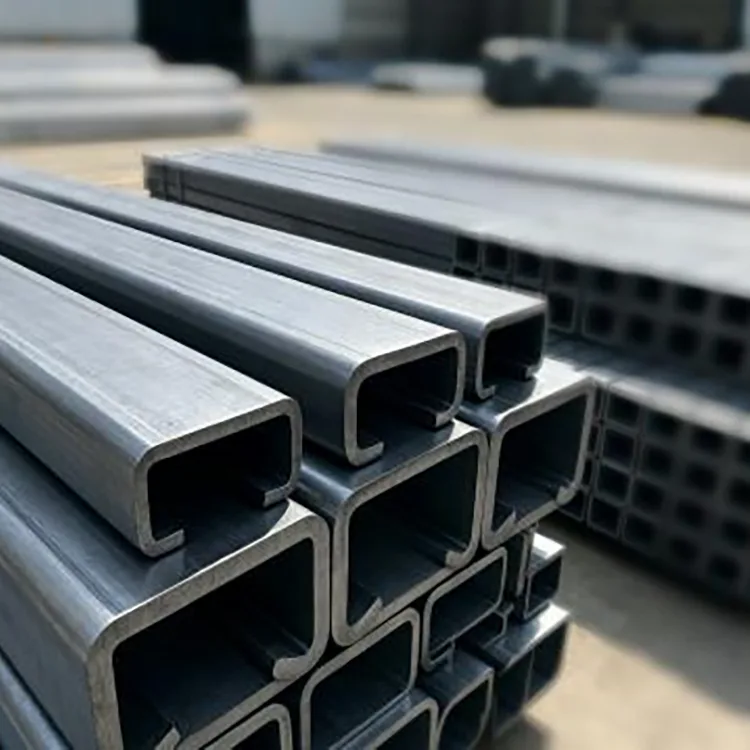

Ang mga natapos na seksyon ng C ay sinusuri bago i-bundling.

Nakatuon ang inspeksyon sa mga sukat ng seksyon, kapal ng pader, tuwid, posisyon ng butas kung saan naaangkop, haba ng pagputol, kondisyon ng ibabaw, at pagkakapare-pareho ng batch.

Pangunahing Kalamangan

Magaan na Seksyon para sa Mahusay na Paggamit ng Materyal

Ang malamig na pagbubuo ay nagpapahintulot sa steel strip na mahubog sa isang mahusay na bukas na seksyon. Kapag pinahihintulutan ng disenyo ng istruktura ang isang miyembro na may manipis na pader, maaari nitong bawasan ang dami ng kinakailangang bakal kumpara sa mas mabigat na kumbensyonal na seksyon.

Ang aktwal na pagtitipid ng timbang ay dapat kalkulahin mula sa napiling C-section, kapal ng pader, span, load, at mga kinakailangan sa disenyo sa halip na ipagpalagay ang isang nakapirming porsyento para sa bawat proyekto.

Pare-parehong Dimensyon

Ang tuluy-tuloy na pagbubuo ng roll ay nagbibigay ng mga nauulit na dimensyon ng seksyon sa mahabang panahon ng produksyon.

Para sa mga proyektong gumagamit ng daan-daan o libu-libong paulit-ulit na purlin o mga miyembro ng framing, ang mga pare-parehong dimensyon ay maaaring gawing simple ang paggawa at mabawasan ang pangangailangan para sa pagwawasto ng site.

Mabilis na Pag-install

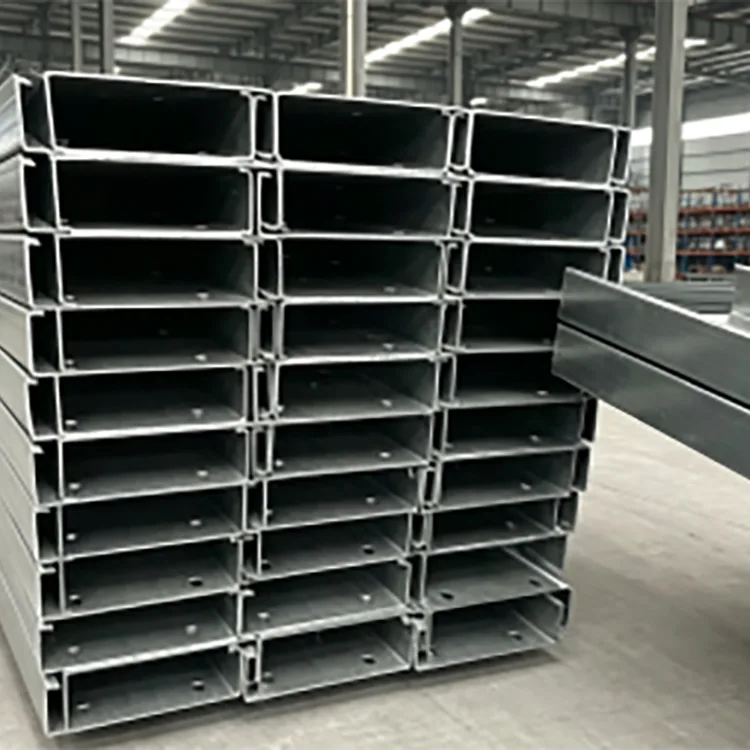

Ang mga pre-cut na haba at pre-punched hole ay maaaring ibigay para sa bolted assembly.

Ito ay partikular na kapaki-pakinabang para sa mga magaan na istrukturang bakal kung saan ang pagkakasunud-sunod ng pag-install ay nakasalalay sa mga tumpak na posisyon ng butas at paulit-ulit na haba ng miyembro.

Flexible na Pagpili ng Seksyon

Ang mga seksyon ng C80 hanggang C300 ay sumasaklaw sa isang hanay ng magaan na mga kinakailangan sa istruktura at pag-frame.

Ang kapal ng pader ay maaari ding piliin mula sa 0.8–3.0 mm ayon sa kinakailangang kapasidad ng seksyon at mga kondisyon ng disenyo.

Angkop para sa Pangalawang Pagproseso

Ang uncoated steel surface ay maaaring ihanda para sa pagpipinta, powder coating, galvanizing, o iba pang tinukoy na corrosion-protection na proseso.

Gabay sa Pagpili ng Seksyon

Ang pagpili ng seksyong C ay dapat magsimula sa kinakailangan sa istruktura sa halip na piliin lamang ang pinakamalaking magagamit na profile.

Ang aktwal na pagpili ay dapat kumpirmahin sa pamamagitan ng pagkalkula ng istruktura. Para sa manipis na pader na seksyon, ang lokal na buckling, distortional buckling, lateral restraint, at mga detalye ng koneksyon ay maaaring makaapekto sa magagamit na kapasidad.

Q235B kumpara sa Q355B

Ang paggamit ng Q355B ay hindi awtomatikong nangangahulugan na maaaring palitan ng mas manipis na seksyon ang mas makapal na seksyon ng Q235B. Ang kumpletong disenyo ng seksyon ay dapat suriin para sa lakas, katatagan, buckling, mga koneksyon, at kakayahang magamit.

Black Steel Surface: Kung Saan Ito Gumagana at Kung Saan Ito Hindi

Ang karaniwang Cold-Formed C Section Steel ay ibinibigay nang walang proteksiyon na zinc coating.

Ginagawa nitong matipid para sa:

Mga tuyong panloob na workshop

Mga saradong bodega

Panloob na mezzanine

Mga partisyon sa loob

Mga frame ng kagamitan

Pansamantalang panloob na mga istraktura

Mga proyektong tumatanggap ng sarili nilang pintura o protective coating

Hindi ito dapat mapili bilang hindi ginagamot na itim na bakal para sa matagal na pagkakalantad sa ulan, condensation, coastal salt spray, nakabaon na mga kondisyon, o mga corrosive na kemikal.

Para sa panlabas o mahalumigmig na mga aplikasyon, dapat isaalang-alang ang galvanized C na mga seksyon o ibang tinukoy na corrosion-protection system.

Pangunahing Aplikasyon

Steel Building Purlins

Maaaring gamitin ang mga seksyon ng C bilang pangalawang miyembro ng bubong at dingding sa mga gusaling magaan na bakal. Dapat piliin ang laki at kapal ng seksyon ayon sa span, load, spacing, kondisyon ng hangin, at disenyo ng koneksyon.

Panloob na Mezzanine

Ang medyo mababang self-weight ng mga cold-formed section ay maaaring maging kapaki-pakinabang para sa panloob na mezzanine at mga sistema ng platform kung saan ang kasalukuyang gusali ay may mga limitasyon sa karagdagang dead load.

Pag-frame ng Wall at Ceiling

Ang mga seksyon ng C ay angkop para sa panloob na pag-frame ng dingding, mga sistema ng suporta sa kisame, mga istruktura ng partisyon, at iba pang magaan na aplikasyon ng pag-frame.

Mga Suporta sa Kagamitan at Pipe

Ang mga seksyon ay maaaring gawa-gawa sa mga suporta sa kagamitan, cable at pipe support frame, istruktura ng makina, at mga pang-industriyang bracket.

Warehouse at Industrial Structure

Maaaring gamitin ang mga seksyon ng C para sa mga rack, workstation, light platform, at iba pang istrukturang pang-industriya kapag na-verify na ang napiling seksyon para sa mga kinakailangang load.

Custom na Paggawa

Ang iba't ibang proyekto ay kadalasang nangangailangan ng iba't ibang pattern ng butas at haba ng miyembro. Sa halip na putulin ang bawat seksyon sa site, ang linya ng produksyon ay maaaring maghanda ng mga miyembro ayon sa naaprubahang mga guhit sa paggawa.

Kasama sa mga available na opsyon ang:

Mga custom na sukat ng seksyon

Pasadyang kapal ng pader

3–12 m ang mga nakapirming haba

Pre-punched hole

Mga pattern ng butas ayon sa mga guhit

Cut-to-length na produksyon

Pagputol ng sulok

Espesyal na pagpoproseso ng pagtatapos

Mga kaayusan sa paggamot sa ibabaw

Para sa customized na produksyon, dapat ibigay ng mga mamimili ang pagguhit ng seksyon, grado ng materyal, kapal ng pader, haba, diameter ng butas at espasyo, dami, at kinakailangang paggamot sa ibabaw.

Kontrol sa Kalidad ng Pabrika

Para sa mga cold-formed na seksyon, ang huling section geometry ay malapit na nauugnay sa kondisyon ng papasok na steel strip at ang katatagan ng proseso ng pagbuo ng roll.

Samakatuwid, ang mga pagsusuri sa kalidad ay sumasaklaw sa buong ruta ng produksyon.

Inspeksyon ng materyal: Q235B o Q355B na impormasyon ng materyal at kondisyon ng papasok na strip ay sinusuri bago ang produksyon.

Pag-inspeksyon sa kapal: Ang aktwal na kapal ng strip ay sinusubaybayan upang matiyak na ang natapos na seksyon ay nakakatugon sa tinukoy na kinakailangan sa kapal ng pader.

Inspeksyon ng seksyon: Ang lalim ng seksyon, mga dimensyon ng flange, at iba pang kritikal na dimensyon ay sinusuri pagkatapos mabuo.

Straightness inspection: Ang mga natapos na miyembro ay sinusuri kung may baluktot, pag-twist, at deformation.

Pag-inspeksyon ng butas: Para sa mga pre-punched na produkto, ang diameter ng butas, spacing, at posisyon ay sinusuri laban sa drawing ng produksyon.

Pag-inspeksyon sa haba: Sinusuri ang mga haba ng hiwa bago i-bundling.

Batch consistency: Ang mga sample mula sa iba't ibang yugto ng produksyon ay inihahambing upang matukoy ang dimensional drift sa panahon ng mahabang produksyon.

Ang diskarte na ito ay partikular na mahalaga para sa malalaking order dahil ang isang maliit na dimensional na paglihis na paulit-ulit sa daan-daang mga miyembro ay maaaring lumikha ng mga makabuluhang problema sa pag-install sa site.

Supply at Pagkuha ng Proyekto

Ang Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. ay nagbibigay ng mga produktong bakal sa pamamagitan ng isang international sales platform na sinusuportahan ng Tianjin Gefu Steel.

Matatagpuan sa Daqiuzhuang Industrial Zone, Tianjin, gumagana ang kumpanya sa produksyon ng bakal at pagpoproseso ng mga mapagkukunan na sumasaklaw sa mga pipe ng bakal, hollow section, steel profile, galvanized na produkto, at photovoltaic mounting system.

Para sa pagkuha ng engineering, maaaring suportahan ng panig ng supply ang:

Bulk na mga order ng bakal

Fixed-length na produksyon

Pre-punched C na mga seksyon

Mga customized na sukat

Mga kinakailangan sa OEM/ODM

Third-party na inspeksyon ayon sa mga kinakailangan ng proyekto

Pagpapadala ng lalagyan

Ang karaniwang MOQ ay isang 20-foot container, humigit-kumulang 20–25 tonelada. Karaniwang 15–25 araw ang karaniwang lead time depende sa mga kinakailangan sa detalye, dami, pagproseso, at pag-customize.

Para sa isang panipi, ang pinakakapaki-pakinabang na impormasyon ay ang laki ng C-section, kapal ng pader, grado ng materyal, haba, pattern ng butas, dami, paggamot sa ibabaw, patutunguhan, at naaangkop na pamantayan.

FAQ

Q1. Ang Cold-Formed C Section Steel ba ay sapat na malakas para sa istrukturang paggamit?

Oo, ang mga cold-formed na seksyon ng C ay malawakang ginagamit bilang istruktura at pangalawang mga miyembro ng framing. Gayunpaman, ang lakas ay hindi maaaring hatulan mula sa proseso ng pagbuo lamang. Ang laki ng seksyon, kapal ng pader, grado ng bakal, span, load, bracing, paraan ng koneksyon, at pag-uugali ng buckling ay dapat isaalang-alang lahat.

Q2. Ang cold-formed C steel ba ay mas magaan kaysa sa hot-rolled channel steel?

Maaari itong maging mas magaan kapag ang isang mahusay na idinisenyong manipis na pader na seksyon ng C ay nakakatugon sa kinakailangang kapasidad ng istruktura. Ang aktwal na pagkakaiba sa timbang ay depende sa mga napiling seksyon at sa disenyo ng engineering.

Q3. Magde-deform ba ang C section dahil manipis ito?

Ang mga seksyon na may manipis na pader ay nangangailangan ng wastong disenyo at pagpigil. Ang lokal na buckling, distortion, lateral stability, at mga detalye ng koneksyon ay dapat suriin sa halip na ipagpalagay na ang isang mas manipis na seksyon ay gaganap tulad ng isang mabigat na hot-rolled na channel.

Q4. Maaari bang bigyan ang seksyon ng C ng mga pre-punched hole?

Oo. Maaaring ayusin ang awtomatikong pagsuntok para sa paulit-ulit na mga butas ng bolt o iba pang mga bakanteng. Ang diameter ng butas, espasyo, distansya ng gilid, at pattern ay dapat kumpirmahin mula sa pagguhit ng katha bago ang paggawa.

Q5. Maaari ba akong gumamit ng itim na C section na bakal sa labas?

Ang hindi ginagamot na itim na bakal ay hindi inirerekomenda para sa pangmatagalang pagkakalantad sa labas. Maaaring mapabilis ng ulan, condensation, salt spray, at iba pang moisture ang corrosion. Ang galvanized o pininturahan na mga seksyon ng C ay mas angkop kung saan kinakailangan ang proteksyon ng kaagnasan.

Q6. Kailangan ba ng panloob na C section na bakal ang pagpipinta?

Sa isang tuyo, mahusay na maaliwalas na panloob na kapaligiran, ang karagdagang proteksyon sa kaagnasan ay maaaring hindi palaging kinakailangan. Kung may humidity, condensation, chemical vapors, o iba pang corrosive na kondisyon, dapat isaalang-alang ang angkop na protective coating.

Q7. Ano ang pagkakaiba sa pagitan ng Q235B at Q355B C na mga seksyon?

Ang Q355B ay may mas mataas na tinukoy na lakas ng ani kaysa sa Q235B at maaaring mapili kapag ang disenyo ng istruktura ay nangangailangan ng higit na lakas ng materyal. Hindi ito awtomatikong nangangahulugan na ang bawat seksyon ng Q355B ay maaaring gawing mas payat; kailangan pa ring suriin ang kumpletong disenyo ng istruktura.

Q8. Anong mga haba ang maaari mong ibigay?

Ang karaniwang haba ay 6 m, 9 m, at 12 m. Ang fixed-length na pagputol ay maaari ding ayusin ayon sa mga kinakailangan ng proyekto.

Q9. Maaari ka bang gumawa ng hindi karaniwang mga seksyon ng C?

Oo. Maaaring talakayin ang mga customized na sukat ng seksyon, kapal ng pader, haba, pattern ng butas, at iba pang kinakailangan sa pagproseso ayon sa mga guhit at pagiging posible ng produksyon.

Q10. Ano ang dapat kong ibigay kapag humihiling ng quotation?

Ibigay ang mga dimensyon ng C-section, kapal ng pader, grado ng materyal, kinakailangang haba, dami, pattern ng butas kung naaangkop, paggamot sa ibabaw, at mga kinakailangan sa paghahatid. Inirerekomenda ang pagguhit ng seksyon para sa mga hindi karaniwang produkto.
