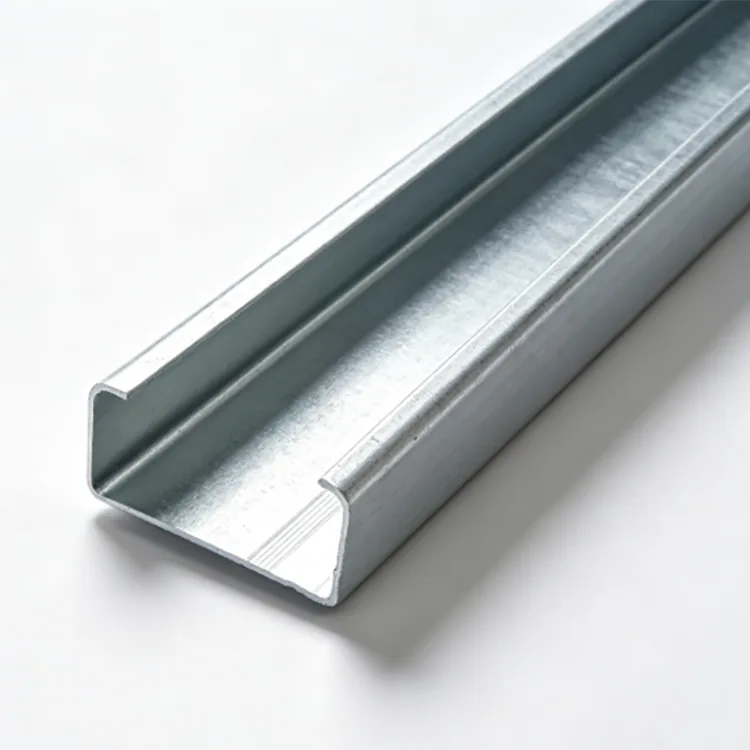

Galvanized C Purlin

Ang Galvanized C Purlin ay ginawa mula sa Q235B o Q355B steel strip sa pamamagitan ng tuluy-tuloy na cold roll forming. Ang C-shaped na seksyon ay nabuo sa mga kinakailangang sukat, na sinusundan ng fixed-length na pagputol, pagsuntok at pagtuwid. Ang natapos na profile pagkatapos ay sumasailalim sa pag-aatsara, pag-flux, pagpapatuyo at hot-dip galvanizing.

Ang nabuong-noon-galvanized na proseso ay nagbibigay-daan sa nakumpletong C profile, kasama ang mga pangunahing butas at hiwa nito, na makatanggap ng pangkalahatang zinc coating. Ginagawa nitong angkop ang seksyon para sa mga istrukturang nakalantad sa ulan, halumigmig, spray ng asin at iba pang mga kinakaing kondisyon.

Kung ikukumpara sa mga itim na cold-formed C purlin, ang galvanized profile ay nangangailangan ng mas kaunting regular na pagpapanatili ng corrosion at mas angkop sa pangmatagalang paggamit sa labas. Ang zinc coating ay dapat piliin ayon sa aktwal na kapaligiran.

Teknikal na Pagtutukoy

Proseso ng Hot-Dip Galvanizing

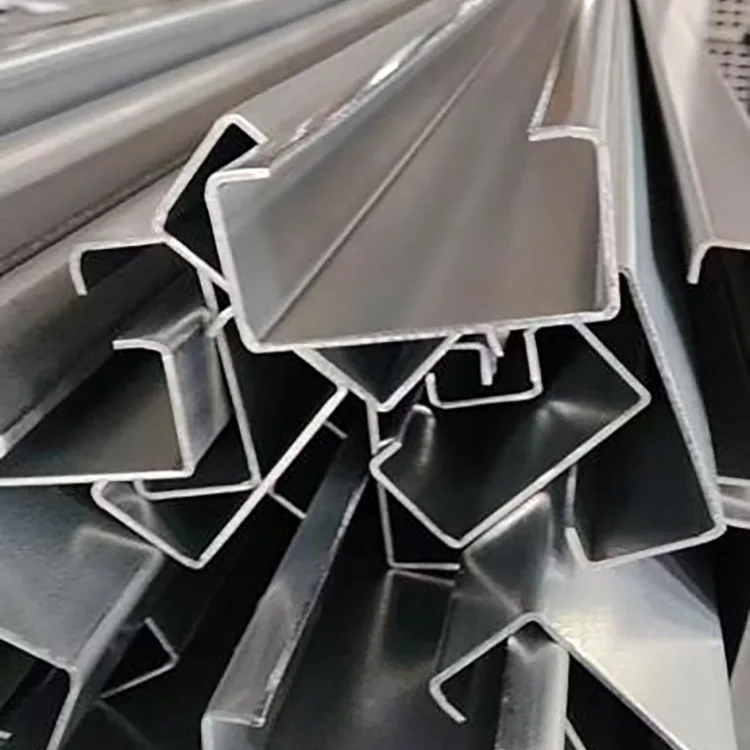

Ang steel strip ay pumapasok sa cold roll forming line, kung saan maraming forming pass ang gumagawa ng C section. Ang fixed-length na pagputol, pagsuntok at pagpoproseso ng sulok ay nakumpleto bago mag-galvanize.

Ang mga nabuong seksyon ay inatsara, ginagamot sa flux at pinatuyo bago ipasok ang isang molten zinc bath sa humigit-kumulang 450°C. Pagkatapos ng galvanizing, sila ay cooled at passivated. Sinusuri ang kapal, saklaw at hitsura ng zinc coating bago i-pack.

Ang pagbuo at pagsuntok bago ang galvanizing ay nagbibigay-daan sa nakumpletong profile at mga naprosesong lugar na makatanggap ng proteksyon ng zinc.

Pinili ng Zinc Coating

Para sa mga ordinaryong panlabas na kondisyon sa loob ng bansa na walang matinding salt spray, agresibong kemikal na gas o tuluy-tuloy na nakatayong tubig, ≥85 μm ang karaniwang ginagamit. Kasama sa mga karaniwang aplikasyon ang mga inland factory purlin, canopie, panlabas na suporta at mga proyektong photovoltaic sa bundok.

Para sa mga mahalumigmig na pabrika, mga gusali ng mga hayop, mga proyekto sa tabing-ilog at iba pang mga kapaligiran na may mataas na kahalumigmigan, ang 120–180 μm ay maaaring magbigay ng karagdagang proteksyon sa kaagnasan.

Para sa mga lugar sa baybayin, mga daungan, mga istrukturang dagat, mga parke ng kemikal, mga pasilidad ng wastewater at mga gusaling may mataas na ammonia, maaaring tukuyin ang 200–275 μm kapag kinakailangan ang mas malakas na proteksyon ng kaagnasan.

Ang kinakailangan sa patong ay dapat kumpirmahin ayon sa mga kondisyon ng kaagnasan ng site at inaasahang panahon ng serbisyo.

Q235B o Q355B?

Ang Q235B ay karaniwang ginagamit para sa mga karaniwang photovoltaic na istruktura, factory purlin, light outdoor support at pangkalahatang istruktura ng bakal.

Ang Q355B ay angkop sa mas mataas na pag-load ng hangin o niyebe, mas malalaking span, mas mabibigat na load ng kagamitan at mas hinihingi na mga kinakailangan sa istruktura. Ang mas mataas na lakas ng ani nito ay maaaring magbigay-daan sa pagkonsumo ng seksyon at bakal na ma-optimize pagkatapos ng pagkalkula ng istruktura.

Sa ilalim ng maihahambing na mga kondisyon ng seksyon, ang ibinigay na data ng proyekto ay nagpapahiwatig na ang Q355B ay maaaring magbigay ng humigit-kumulang 30% na mas mataas na kapasidad ng pagkarga kaysa sa Q235B. Ang aktwal na kapasidad ay depende sa mga sukat ng seksyon, kapal, span, kundisyon ng koneksyon at paglo-load.

C Sukat ng Purlin at Kapal ng Pader

Ang C80–C120 ay angkop para sa magaan na mga suporta, pag-aayos ng tubo, maliliit na canopie, greenhouse secondary purlins at light enclosure structures.

Ang C140–C180 ay karaniwang pinipili para sa factory roof at wall purlins, standard photovoltaic structures at general outdoor steel supports.

Ang C200–C250 ay nagbibigay ng mas malaking seksyon para sa mas malalaking span, mas mataas na hangin o snow load at mas mabibigat na kinakailangan sa istruktura. Maaaring gamitin ang C280–C300 para sa mga bubong na may malalaking sukat, base ng mabibigat na kagamitan at mga pangunahing aplikasyon sa panlabas na istruktura kung kinakailangan.

Ang kapal ng pader mula 0.8–1.2 mm ay angkop para sa magaan na mga istraktura at mga application na limitado ang pagkarga. Ang 1.5–2.0 mm ay ang pangunahing hanay para sa mga factory purlin, mga istruktura ng PV at pangkalahatang panlabas na mga application na nagdadala ng pagkarga. Para sa mas malalaking span, mga suporta sa mabibigat na kagamitan, mataas na pagkarga ng niyebe at malakas na kondisyon ng hangin, maaaring piliin ang 2.5–3.0 mm ayon sa mga kalkulasyon sa istruktura.

Ang taas ng seksyon at kapal ng pader ay dapat isaalang-alang kasama ng purlin spacing, span, load sa bubong, wind load, snow load at disenyo ng koneksyon.

Mga aplikasyon

Ginagamit ang Galvanized C Purlin kung saan ang isang cold-formed C section ay nangangailangan ng pangmatagalang proteksyon sa corrosion.

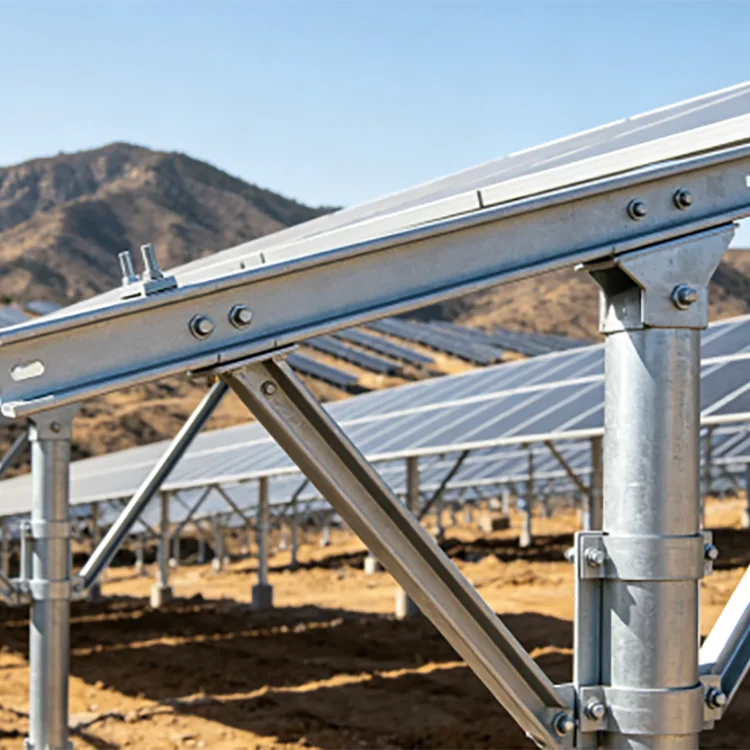

Para sa mga proyektong photovoltaic, maaari itong gamitin sa mga istrukturang naka-mount sa bubong at naka-mount sa lupa, mga miyembro ng suporta ng PV at mga nauugnay na steel framing. Ang mga proyekto sa loob ng bansa ay karaniwang maaaring gumamit ng karaniwang galvanizing, habang ang mga proyekto sa baybayin ay nangangailangan ng mas mataas na detalye ng proteksyon ng kaagnasan.

Para sa mga gusali ng pabrika, ang mga seksyon ay angkop para sa mga nakalantad na sistema ng bubong at dingding, mga canopy at pangalawang istrukturang miyembro.

Para sa mga gusali ng hayop at mga istrukturang pang-agrikultura, ang galvanized na ibabaw ay nagbibigay ng proteksyon laban sa patuloy na kahalumigmigan at mga atmospheres na naglalaman ng ammonia. Kasama sa mga aplikasyon ang mga bahay ng manok, mga gusali ng baboy at mga greenhouse ng agrikultura.

Para sa mga kemikal na halaman, mga pasilidad ng wastewater at mahalumigmig na mga pang-industriya na lugar, ang mas makapal na zinc coatings ay maaaring piliin ayon sa kinakaing unti-unti na kapaligiran.

Ginagamit din ang produkto para sa mga panlabas na suporta ng kagamitan, karatula, awning, panlabas na pag-frame at iba pang nakalantad na istruktura ng bakal.

Paggawa at Kontrol ng Kalidad

Ang kontrol sa kalidad ay nagsisimula sa papasok na strip ng bakal. Ang grado ng bakal, kapal at kondisyon ng ibabaw ay sinusuri bago mabuo.

Sa panahon ng pagbubuo ng malamig na roll, ang taas ng seksyon, mga sukat ng flange, mga sukat ng labi at pagiging tuwid ay kinokontrol. Ang mga posisyon ng butas, haba ng hiwa at pagpapapangit ng seksyon ay siniyasat bago mag-galvanize.

Pagkatapos ng hot-dip galvanizing, ang mga natapos na seksyon ay sinusuri para sa kapal ng zinc coating, coverage, pagkakapareho ng ibabaw at nakikitang mga depekto. Ang mga sulok, nabutas na butas at iba pang naprosesong lugar ay tumatanggap ng partikular na atensyon.

Para sa maramihang mga order sa engineering, mga sertipiko ng materyal, mga talaan ng inspeksyon ng produksyon, inspeksyon ng pabrika at inspeksyon ng third-party ay maaaring isaayos ayon sa mga kinakailangan ng proyekto.

Custom na Pagproseso

Maaaring gawin ang Galvanized C Purlins upang i-project ang mga drawing, kabilang ang fixed-length cutting, bolt hole, slots, corner cuts at iba pang paghahanda ng profile.

Para sa mga photovoltaic na istruktura at malalaking proyekto ng pabrika, ang mga pre-punched hole ay maaaring itugma sa mga drawing drawing, na binabawasan ang field drilling at pagpapanatili ng pare-parehong mga posisyon ng butas.

Para sa panipi, ibigay ang seksyong C, kapal ng dingding, grado ng bakal, patong ng zinc, haba, pattern ng butas, dami at kapaligiran ng aplikasyon. Ang mga proyekto sa baybayin, kemikal at wastewater ay dapat ding tukuyin ang inaasahang panahon ng serbisyo at mga kondisyon ng pagkakalantad.

Buhay ng Serbisyo at Pagpapanatili

Sa ilalim ng mga ordinaryong kondisyon sa labas, ang mga hot-dip galvanized C purlin ay maaaring magbigay ng 20+ taon ng serbisyo depende sa kapal ng zinc, pagkakalantad sa atmospera at mga detalye ng istruktura.

Para sa baybayin at malakas na kinakaing mga kapaligiran, ang isang wastong tinukoy na mabigat na zinc coating ay maaaring magbigay ng mas mahabang agwat ng pagpapanatili kaysa sa uncoated na bakal. Ang ibinigay na data ng proyekto ay nagpapahiwatig ng isang 10–15 taon na walang maintenance na panahon para sa ilang baybayin o kinakaing unti-unting mga aplikasyon kapag ang mga detalye ng coating ay naaangkop na napili.

Ang aktwal na buhay ng serbisyo ay nakasalalay sa kapal ng zinc coating, kategorya ng corrosion, kahalumigmigan, pagkakalantad ng asin, kontaminasyon ng kemikal at mga kondisyon ng drainage.

Hot-Dip Galvanized C Purlin vs Painted C Purlin

Ang pininturahan na bakal ay umaasa sa integridad ng paint film. Ang pagkakalantad sa UV, kahalumigmigan, mekanikal na pinsala at paghahanda sa ibabaw ay nakakaapekto sa proteksyon ng kaagnasan nito.

Ang hot-dip galvanizing ay nagbibigay ng hadlang at sakripisyong proteksyon sa pamamagitan ng zinc coating, na kapaki-pakinabang para sa mga seksyon ng C na may maraming liko, gilid at mga butas ng koneksyon.

Para sa mga proyektong idinisenyo para sa 15–25 taon o higit pa, ang paunang gastos sa materyal at inaasahang gastos sa pagpapanatili ay dapat isaalang-alang nang magkasama.

Pagpili ng Proyekto ng Photovoltaic

Para sa mga proyektong inland PV na may ordinaryong panlabas na pagkakalantad, ang karaniwang detalye ay Q235B + ≥85 μm zinc coating + 1.5–2.0 mm na kapal ng pader.

Para sa mahalumigmig na mga site at mga pag-install ng PV na nauugnay sa mga hayop, 120–180 μm ay maaaring isaalang-alang.

Para sa coastal PV plants, port at iba pang high-corrosion na lokasyon, ang Q355B na may 200 μm o mas mataas na zinc coating ay maaaring piliin kapag kinakailangan ng structural at corrosion na disenyo.

Ang isang PV system na idinisenyo para sa isang 25-taong panahon ng serbisyo ay dapat isaalang-alang ang mga structural load, laki ng seksyon, coating, mga fastener, drainage at mga detalye ng pag-install nang magkasama.

FAQ

Ano ang gamit ng galvanized C purlin?

Pangunahing ginagamit ito para sa mga panlabas at mahalumigmig na istrukturang bakal, kabilang ang mga PV system, mga bubong ng pabrika, mga gusaling pang-agrikultura, mga bahay ng hayop, mga istruktura sa baybayin, mga kemikal na halaman at mga pasilidad ng wastewater.

Ang 85 μm zinc coating ba ay angkop para sa panlabas na paggamit?

Oo, para sa maraming ordinaryong panlabas na kapaligiran sa loob ng bansa. Ang mga lugar na may salt spray, agresibong gas, mataas na kahalumigmigan o tuluy-tuloy na kahalumigmigan ay karaniwang nangangailangan ng mas makapal na patong.

Bakit galvanized ang C purlin pagkatapos mabuo?

Ang seksyon ng C ay nabuo, pinutol at sinuntok muna, pagkatapos ay hot-dip galvanized. Pinapayagan nito ang natapos na profile at ang mga naprosesong lugar nito na makatanggap ng proteksyon ng zinc pagkatapos ng pangunahing mga operasyon sa pagbuo.

Maaari bang i-welded ang galvanized C purlin sa site?

Oo, ngunit ang hinang ay nakakasira sa lokal na zinc coating. Ang apektadong lugar ay dapat linisin at kumpunihin gamit ang angkop na zinc-rich coating.

Alin ang mas mahusay para sa mga proyekto ng PV, Q235B o Q355B?

Ang Q235B ay angkop para sa maraming karaniwang istruktura ng PV. Ang Q355B ay mas angkop para sa mas malalaking span, mas mataas na hangin o snow load at mas mabibigat na kinakailangan sa istruktura. Ang pangwakas na pagpipilian ay dapat na batay sa pagkalkula ng istruktura.

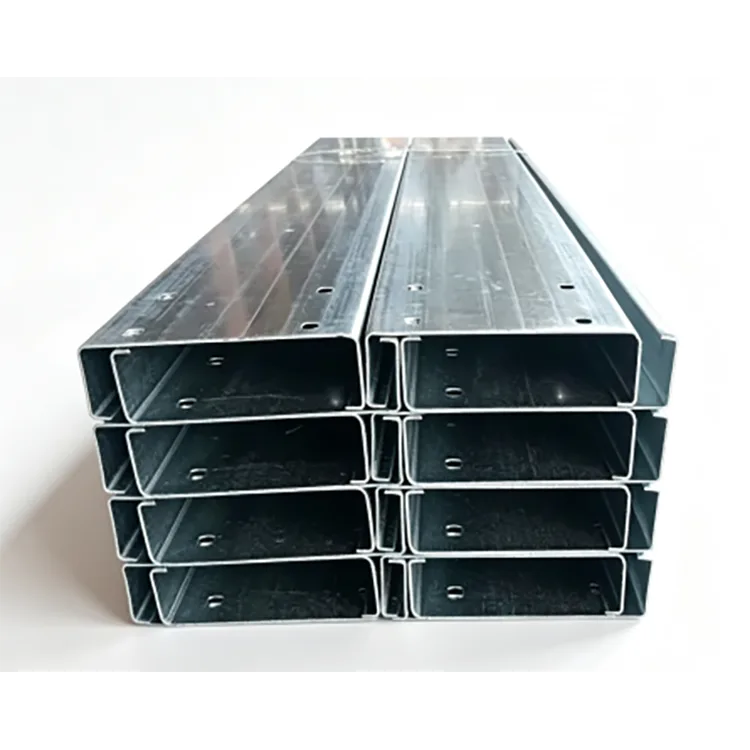

Maaari ka bang magbigay ng pre-punched C purlins?

Oo. Ang mga pattern ng butas, mga puwang, mga nakapirming haba at mga hiwa ng sulok ay maaaring gawin ayon sa mga guhit ng proyekto, na ang pangunahing pagproseso ay nakumpleto bago ang hot-dip galvanizing.

Gaano katagal maaaring tumagal ang galvanized C purlin sa labas?

Ang buhay ng serbisyo ay nakasalalay sa kapaligiran at zinc coating. Ang mga ordinaryong panlabas na aplikasyon ay maaaring umabot ng 20+ taon, habang ang mga proyekto sa baybayin at lubhang kinakaing unti-unti ay nangangailangan ng mas makapal na galvanizing at pagtatasa ng kaagnasan na partikular sa proyekto.

Maaari bang palitan ng galvanized C purlin ang itim na C purlin?

Para sa panlabas at mahalumigmig na mga aplikasyon, ang galvanized na seksyon ay nagbibigay ng built-in na proteksyon sa kaagnasan. Para sa mga tuyong istrukturang panloob na walang pagkakalantad sa kaagnasan, maaaring mas matipid ang uncoated cold-formed C purlin.

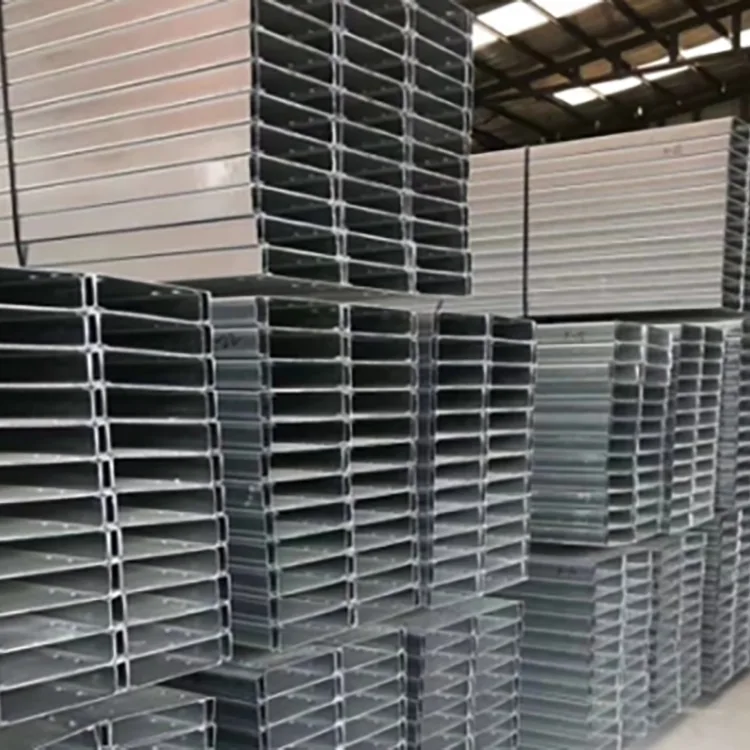

Bulk Supply para sa Konstruksyon at PV Projects

Ang Rongheng ay nagbibigay ng Q235B at Q355B Galvanized C Purlins sa mga seksyong C80–C300, na may kapal ng pader mula 0.8–3.0 mm at mga detalye ng zinc coating mula sa karaniwang 85 μm+ hanggang sa mabibigat na 200–275 μm na grado.

Maaaring ayusin ang produksyon ayon sa mga guhit ng proyekto, kabilang ang mga nakapirming haba, mga butas na suntok at iba pang kinakailangang pagproseso. Para sa malalaking construction at photovoltaic order, steel grade, section size, wall thickness, zinc coating at project environment ay maaaring tukuyin bago ang produksyon.

Para sa isang panipi, ibigay ang seksyong C, kapal ng dingding, grado ng bakal, patong ng zinc, haba, pattern ng butas, dami at kapaligiran ng aplikasyon.
