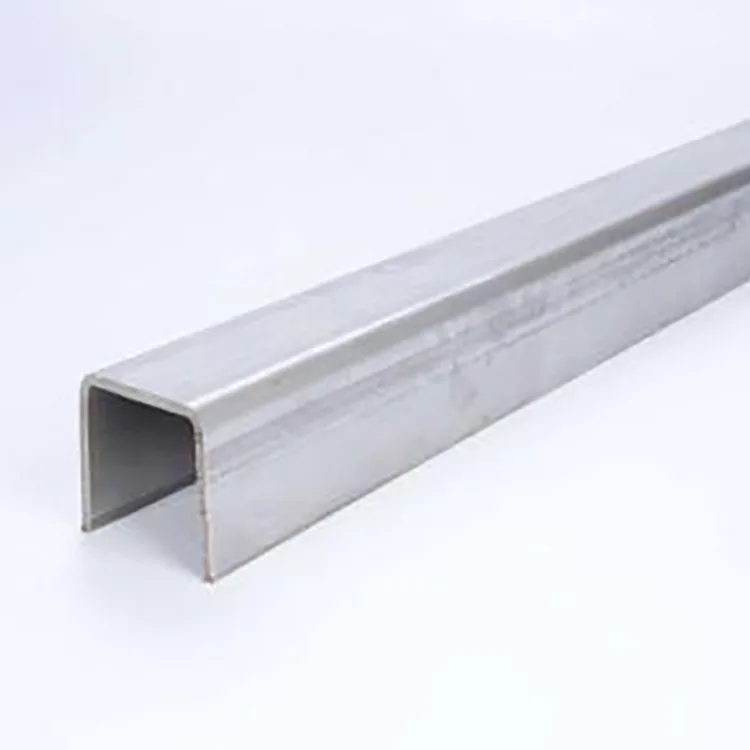

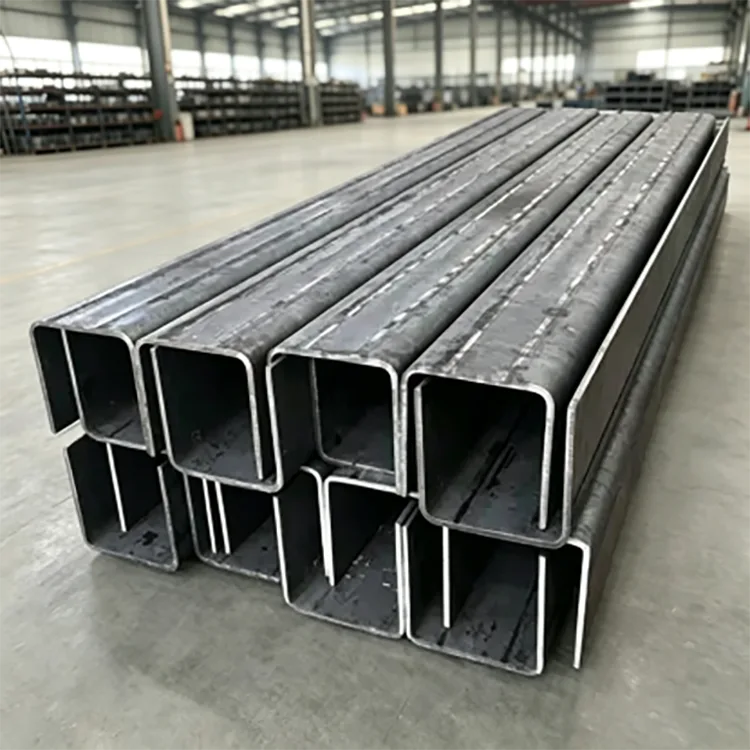

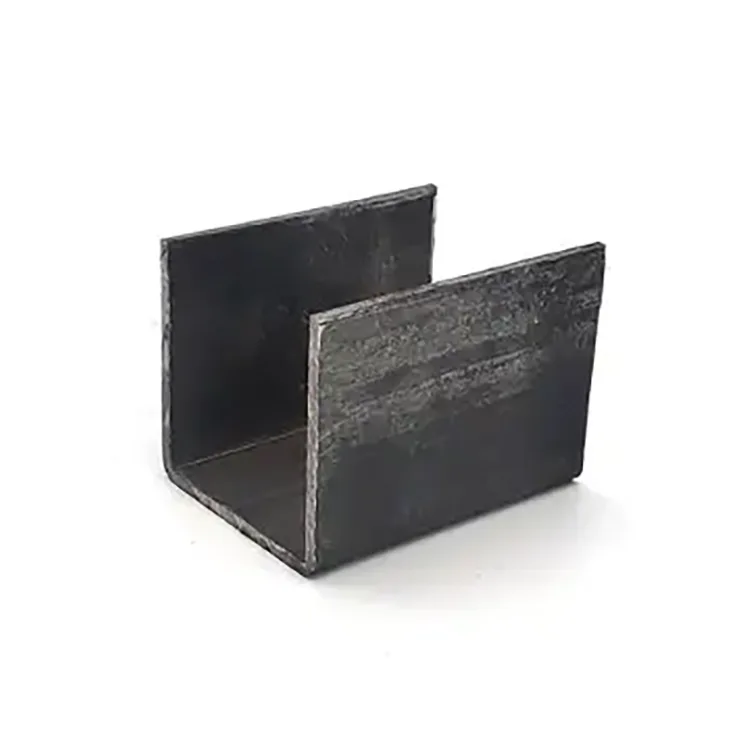

Cold-Formed U-Channel

Ang Cold-Formed U-Channel ay binuo para sa mga proyekto kung saan ang tradisyonal na channel steel ay masyadong mabigat at magastos, habang ang mga parisukat o parihabang tubo ay mas mahal o hindi gaanong maginhawa para sa pag-aayos at pagpoposisyon. Ginawa mula sa de-kalidad na steel strip sa pamamagitan ng pinagsamang room-temperature cold forming, ang seksyon ay may regular na U-shaped groove, open access at tumpak na pagpoposisyon.

Kung ikukumpara sa mga seksyon ng C at Z, na pangunahing ginagamit bilang mga purlin sa bubong at dingding, ang U channel na bakal ay mas angkop sa mga suporta, pag-aayos ng mga channel, base ng kagamitan, naka-embed na mga bahagi, mga suporta sa tubo, mga istruktura ng gabay at mga frame ng enclosure. Ang bukas na uka nito ay ginagawang maginhawa para sa pag-bolting, pag-clamping, paggabay at pagpoposisyon sa panahon ng pag-install.

Para sa kadahilanang ito, ito ay partikular na angkop para sa mga tuyong panloob na pagawaan, nakapaloob na mga pabrika at iba pang hindi kinakaing unti-unti na mga kapaligiran na walang ulan, salt spray o acid at alkali exposure, lalo na kung saan kailangang kontrolin ang gastos ng materyal at kahusayan sa pag-install.

Teknikal na Pagtutukoy

Pamantayan na Proseso ng Produksyon

Nagsisimula ang produksyon sa papasok na inspeksyon ng steel coil, na sinusundan ng awtomatikong leveling at straightening upang palabasin ang stress ng materyal. Ang strip pagkatapos ay dumaan sa maraming mga roll-forming station upang unti-unting lumikha ng U-shaped na seksyon, na sinusundan ng tumpak na sukat, servo CNC fixed-length cutting at opsyonal na awtomatikong pagsuntok o paggupit ng sulok.

Ang mga natapos na profile ay itinutuwid muli bago ang buong visual at dimensional na inspeksyon, pag-bundle at pag-imbak.

Steel coil inspection → leveling at straightening → progressive cold roll forming → U-section sizing → CNC fixed-length cutting → punching/corner cutting → pangalawang straightening → dimensional at visual inspection → bundling at storage

Hindi tulad ng mga hot-rolled section, ang prosesong ito ay hindi gumagamit ng high-temperature rolling stage. Nagbibigay-daan ito sa mga sukat ng profile, straightness, hole position at edge geometry na makontrol sa patuloy na pagbuo, na kapaki-pakinabang para sa mga proyektong nangangailangan ng tumpak na pagpupulong.

Ano ang Naiiba sa U Channel Steel

Magaang Disenyo na may Mas mababang Pangkalahatang Gastos

Ang cold forming ay nagpapataas ng lakas ng bakal sa pamamagitan ng work hardening, na nagpapahintulot sa isang thinner-wall section na gamitin sa halip na isang mas mabigat na tradisyunal na channel sa mga angkop na aplikasyon. Ang resulta ay mas mababang pagkonsumo ng bakal at nabawasan ang mga gastos sa transportasyon, pag-aangat at pag-install.

Sa karaniwang light at medium na application ng suporta, ang cold-formed na disenyo ay maaaring higit sa 30% na mas magaan kaysa sa tradisyunal na channel steel, na tumutulong na mabawasan ang mga gastos sa materyal, kargamento at paggawa.

U-Shaped Groove para sa Pag-aayos at Pagpoposisyon

Ang bukas na U-shaped na seksyon ay isa sa mga pangunahing praktikal na bentahe nito. Nagbibigay ito ng maginhawang ibabaw para sa pag-aayos ng slot, paggabay, paglilimita, pagpoposisyon ng kagamitan, pag-clamping ng pipe at naka-embed na konstruksyon.

Dito rin naiiba ang seksyon sa C at Z na bakal. Ang mga seksyon ng C at Z ay karaniwang pinipili para sa mga purlin, habang ang U channel steel ay mas madalas na ginagamit kung saan ang profile mismo ay kailangang gumana bilang isang suporta, base, gabay o pag-aayos ng channel.

Dimensional Accuracy para sa Direktang Pagpupulong

Ang mga profile ay nabuo sa isang awtomatikong roll-forming na linya at pumasa sa mga proseso ng pagpapalaki at pagtuwid. Nakakatulong ito na mapanatili ang pare-parehong mga sukat ng seksyon, mga tuwid na gilid at kinokontrol na pag-twist.

Para sa mga proyektong gumagamit ng mga pre-punched hole o fixed-length na mga miyembro, ang layunin ay maghatid ng mga bahagi na maaaring i-assemble nang direkta sa halip na paulit-ulit na gupitin o itama sa site.

Madaling Pagputol, Welding at Pagbabarena

Ang natural na black-steel na ibabaw ay walang galvanized coating na kailangang isaalang-alang sa panahon ng pagputol o hinang. Ang materyal ay maaaring i-cut, drilled, welded o baluktot ayon sa mga kinakailangan sa katha.

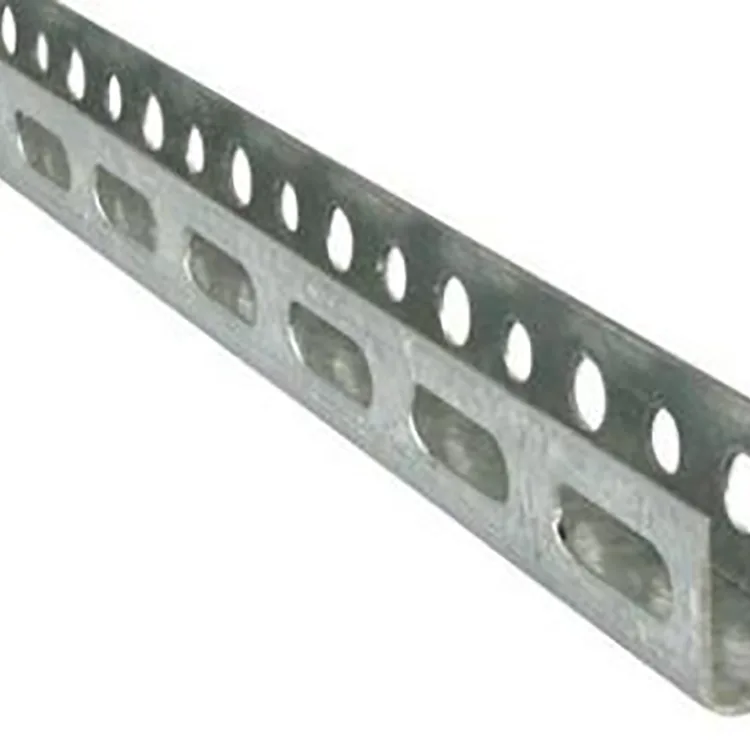

Ang mga pre-punched hole, slots, corner cuts at fixed-length sections ay maaari ding gawin bago ipadala, na binabawasan ang dami ng site processing na kinakailangan para sa renovation at equipment-support projects.

Malinis na Seksyon at Regular na Hitsura

Ang isang maayos na nabuong seksyong U ay may patag na ibabaw, regular na mga gilid at pare-parehong geometry. Pagkatapos ng pagpupulong, ang mga bahagi ay maaaring mapanatili ang pantay na mga puwang at isang maayos na pangkalahatang hitsura, na ginagawang angkop ang mga ito hindi lamang para sa functional steelwork kundi pati na rin para sa mga nakikitang panloob na istruktura, mga workshop at mga lugar ng eksibisyon o showroom.

Paglutas ng Mga Karaniwang Problema sa Proyekto

Mas mababang gastos sa materyal at pag-install:

Ang cold-formed thin-wall na disenyo ay maaaring magpababa ng timbang ng 30%+ kumpara sa tradisyonal na channel steel, na maaaring magpababa ng mga gastos sa transportasyon, pag-aangat at paggawa.

Mas kaunting pagwawasto ng site:

Ang CNC roll forming at straightening ay nagbibigay ng pare-parehong dimensyon at straightness, na tumutulong na mabawasan ang pagputol, pagbabarena at pagwawasto pagkatapos ng paghahatid.

Mas mabilis na pag-install:

Ang karaniwang U-shaped groove ay maaaring gamitin nang direkta para sa pag-aayos, paggabay, pagsuporta at pagpoposisyon. Gamit ang mga pre-punched hole o slots, maraming mga bahagi ang maaaring tipunin nang walang karagdagang paggawa ng site.

Mas mahusay na akma para sa magaan na mga istraktura:

Pinapabuti ng cold-work hardening ang lakas ng nabuong seksyon, ginagawa itong angkop para sa magaan at medium-load na suporta, mga bracket ng kagamitan, mga suporta sa tubo at mga istruktura ng enclosure kapag ang seksyon ay napili nang tama para sa pagkarga.

Mga Aplikasyon ng Tunay na Proyekto

Case 1: Equipment Support System para sa isang Smart Manufacturing Workshop

Kasama sa proyekto ang isang modernong intelligent production workshop na may tuyo, dust-controlled na panloob na kapaligiran. Ang customer ay nangangailangan ng isang malaking bilang ng mga kagamitan sa pag-aayos ng mga bracket at pipe support frame, na may mga kinakailangan para sa structural stability, mataas na flatness at kinokontrol na gastos ng proyekto.

Ang napiling materyal ay Q235B Cold-Formed U-Channel, U100–U140, na may 1.5–2.0 mm na kapal ng pader at pre-punched positioning hole.

Nilagyan ng U-shaped groove ang pagpoposisyon ng kagamitan at mga kinakailangan sa pag-aayos ng tubo nang walang karagdagang welding ng site. Ang kahusayan sa pag-install ay tumaas ng 40%, habang ang magaan na disenyo ay nagbawas ng mga kinakailangan sa transportasyon at pag-aangat. Kung ikukumpara sa tradisyonal na channel-steel solution, ang kabuuang gastos ng proyekto ay nabawasan ng 23%.

Ang mataas na profile flatness ay nakatulong din na maiwasan ang paglihis ng pag-install sa paligid ng kagamitan. Ang nakumpletong sistema ng suporta ay nanatiling matatag at walang pagluwag, na may maayos na layout ng workshop at isang beses na pagtanggap ng proyekto.

Kaso 2: Panloob na Pag-upgrade ng Structural ng isang Mas Matandang Pabrika

Ang isang mas lumang industriyal na pabrika ay nangangailangan ng mga bagong panloob na partisyon, mga suporta sa kagamitan at mga istruktura ng pag-aayos ng tubo. Dahil ang kasalukuyang gusali ay may limitadong kapasidad ng pagkarga, ang mga seksyon ng mabibigat na bakal ay hindi angkop para sa pagsasaayos.

Gumamit ang proyekto ng Q235B Cold-Formed U-Channel sa maraming laki ayon sa iba't ibang mga kinakailangan sa suporta.

Ang magaan na seksyon ay tumulong na matugunan ang mga limitasyon sa pagkarga ng kasalukuyang gusali nang hindi kinakailangang tumaas ang pasan sa istruktura. Ang compact na hugis nito ay mas madaling i-install sa mga nakakulong na lugar sa paligid ng mga kasalukuyang kagamitan at pipework.

Pagkatapos ng pag-install, ang mga na-upgrade na istruktura ay nagbigay ng matatag na suporta habang pinapanatili ang malinis na layout, na ginagawang angkop ang U channel para sa magaan na panloob na pagsasaayos ng pabrika.

Paano Piliin ang Tamang U Channel

Ayon sa kapaligiran:

Pangunahing inirerekomenda ito para sa tuyo, maaliwalas na panloob na mga kapaligiran na walang direktang pag-ulan o kinakaing unti-unti na pagkakalantad. Para sa mahalumigmig na mga workshop, dapat isaalang-alang ang karagdagang panimulang pang-iwas sa kalawang. Ang mga panlabas na kapaligiran, salt-spray at malakas na kinakaing unti-unti ay nangangailangan ng angkop na proteksiyon na patong o ibang seksyon ng bakal.

Sa pamamagitan ng materyal:

Ang Q235B ay angkop para sa mga pangkalahatang suporta sa ilaw, mga bracket at istruktura ng enclosure. Inirerekomenda ang Q355B kapag kailangan ang mas mataas na lakas, tulad ng mas malalaking span, mas mabibigat na base ng kagamitan o reinforcement work.

Ayon sa laki ng seksyon:

Maaaring gamitin ang U80–U120 para sa mas maliliit na suporta sa tubo at kagamitan. Ang U140–U200 ay angkop para sa mga pangunahing istruktura ng enclosure at mga base ng rack. Para sa mas mabigat na reinforcement at mas malalaking base, ang mas malalaking seksyon tulad ng U250–U300 ay maaaring isaalang-alang ayon sa aktwal na pagkarga.

Sa kapal ng pader:

0.8–1.2 mm ay karaniwang ginagamit para sa light positioning at non-load-bearing applications; Ang 1.5–2.0 mm ay angkop para sa mga regular na istruktura ng suporta; Ang 2.5–3.0 mm ay inilaan para sa mas mabigat na suporta at mga aplikasyon ng pampalakas.

Ang panghuling laki ng seksyon ay dapat kumpirmahin ayon sa span, load, paraan ng pag-aayos at mga kondisyon ng pag-install sa halip na piliin lamang ayon sa laki ng profile.

Kapaligiran sa Ibabaw at Application

Ang karaniwang produkto ay ibinibigay bilang natural na itim na bakal na walang galvanized coating. Ginagawa nitong diretso ang kasunod na pagputol, hinang at pagbabarena at pinapayagan ang bumibili na maglapat ng panimulang aklat, pintura o iba pang angkop na paggamot sa ibabaw kapag kinakailangan.

Ang produkto ay pinakaangkop sa:

Mga tuyong panloob na pabrika at pagawaan

Mga frame ng suporta sa kagamitan

Mga istruktura ng suporta sa tubo at cable

Mga base ng kagamitan

Panloob na mga partisyon at mga enclosure

Naka-embed na mga bahagi ng bakal

Mga istraktura ng gabay at pagpoposisyon

Mga proyekto sa pagkukumpuni ng magaan na bakal

Para sa mga panlabas na istraktura, mga lugar sa baybayin, patuloy na kahalumigmigan o mga kapaligiran na nakalantad sa acid at alkali, kailangang tukuyin ang proteksyon ng kaagnasan bago ang produksyon.

Custom na Pagproseso at Bultuhang Supply

Ang channel ng U ay maaaring gawin ayon sa mga guhit ng proyekto sa halip na limitado sa mga karaniwang laki ng stock. Kasama sa available na pagproseso ang mga pre-punched hole, slot, corner cutting, angled cutting, fixed-length cutting at non-standard na mga dimensyon.

Para sa mga proyektong gumagamit ng paulit-ulit na bahagi ng suporta, ang paunang pagproseso ay maaaring mabawasan ang pagputol at pagbabarena ng site. Ang mga mamimili ay maaaring magbigay ng mga guhit, mga sukat ng seksyon, puwang ng butas, mga kinakailangan sa haba at grado ng materyal kapag humihiling ng isang panipi.

Para sa mas malalaking order, maaaring ayusin ang produksyon ayon sa kinakailangang kumbinasyon ng laki at iskedyul ng paghahatid, na may dimensional na inspeksyon na isinasagawa bago i-bundling at ipadala.

Kontrol sa Kalidad ng Pabrika

Ang kontrol sa kalidad ay nagsisimula sa papasok na steel coil, kung saan sinusuri ang grado ng materyal at mga pangunahing kondisyon ng dimensyon bago mabuo.

Sa panahon ng produksyon, ang mga pangunahing control point ay ang leveling ng strip, roll-forming stability, mga sukat ng seksyon, straightness, hole position at cutting length. Pagkatapos mabuo, ang mga profile ay sumasailalim sa pangalawang straightening at panghuling visual at dimensional na inspeksyon.

Ang partikular na atensyon ay binabayaran sa pag-twist, pagpapapangit, kondisyon ng gilid at pagkakapare-pareho sa pagitan ng mga batch. Para sa mga pre-punched na produkto, ang hole position at spacing ay sinusuri din dahil ang mga dimensyong ito ay direktang nakakaapekto sa pag-install.

Ang diskarte sa produksyon na ito ay mahalaga para sa mga proyekto kung saan ang naihatid na channel ng U ay kailangang tumugma sa mga guhit at i-assemble sa iba pang mga gawa-gawang bahagi nang walang paulit-ulit na pagwawasto sa site.

FAQ

Q1: Mas malakas ba ang Cold-Formed U-Channel kaysa sa ordinaryong channel na bakal?

Para sa angkop na magaan at medium-load na aplikasyon, ang cold forming ay nagpapakilala ng work hardening at makapagbibigay ng mas mataas na lakas sa nabuong materyal. Ang seksyon ay din dimensionally regular at lumalaban sa pagpapapangit kapag maayos na napili at naka-install. Para sa mabigat na load na mga pangunahing istruktura, dapat matukoy ng kinakailangang pagkalkula ng pagkarga kung kinakailangan ang isang mas mabigat na channel o seksyon na may mataas na lakas.

Q2: Maaari bang palitan ng U channel ang tradisyonal na channel na bakal?

Maaari nitong palitan ang tradisyonal na channel steel sa maraming light at medium-load na application tulad ng mga suporta, bracket, enclosure, naka-embed na istruktura at mga base ng kagamitan. Hindi ito dapat awtomatikong palitan ang mabibigat na pangunahing beam o istruktura na napapailalim sa malaking epekto o puro load.

T3: Maaari ka bang mag-pre-punch ng mga butas at putulin ang hindi karaniwang haba?

Oo. Ang pre-punching, corner cutting, slotting, angled cutting at non-standard fixed lengths ay maaaring gawin ayon sa mga drawing. Ito ay nagpapahintulot sa mga bahagi na dumating na handa para sa pagpupulong.

Q4: Ano ang pagkakaiba sa pagitan ng U channel at C/Z purlin sections?

Ang mga seksyon ng C at Z ay pangunahing ginagamit para sa mga purlin sa bubong at dingding. Ang mga seksyon ng U ay mas karaniwang ginagamit para sa mga suporta, base, naka-embed na bahagi, pag-aayos ng mga channel, gabay at istruktura ng pagpoposisyon. Ang pagpili ay dapat sumunod sa aktwal na structural function.

Q5: Madaling baluktot o deform ba ang Cold-Formed U-Channel?

Ang isang maayos na ginawang seksyon ay dumadaan sa multi-pass forming, sizing at straightening upang makontrol ang pag-twist at deformation sa loob ng naaangkop na pamantayang kinakailangan. Ang tamang materyal, kapal ng pader, laki ng seksyon at paraan ng pag-install ay mahalaga din para sa pagpapanatili ng dimensional na katatagan sa serbisyo.

Q6: Alin ang mas maganda, Q235B o Q355B?

Ang Q235B ay angkop para sa pangkalahatang light support at enclosure application. Nagbibigay ang Q355B ng mas mataas na lakas at mas angkop sa mas mabibigat na base ng kagamitan, mas malalaking span, at reinforcement work kapag kailangan ito ng structural design.

Q7: Maaari bang galvanized o pininturahan ang ibabaw?

Oo. Ang karaniwang produkto ay natural na itim na bakal, kaya maaari itong iproseso na may angkop na panimulang aklat, pintura, powder coating o galvanizing ayon sa kapaligiran ng proyekto at mga kinakailangan sa kaagnasan.
