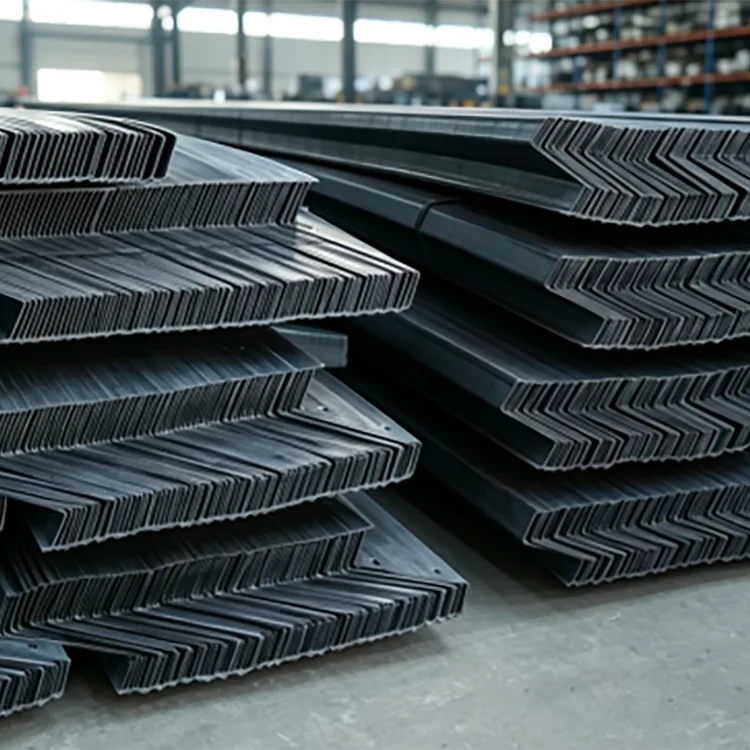

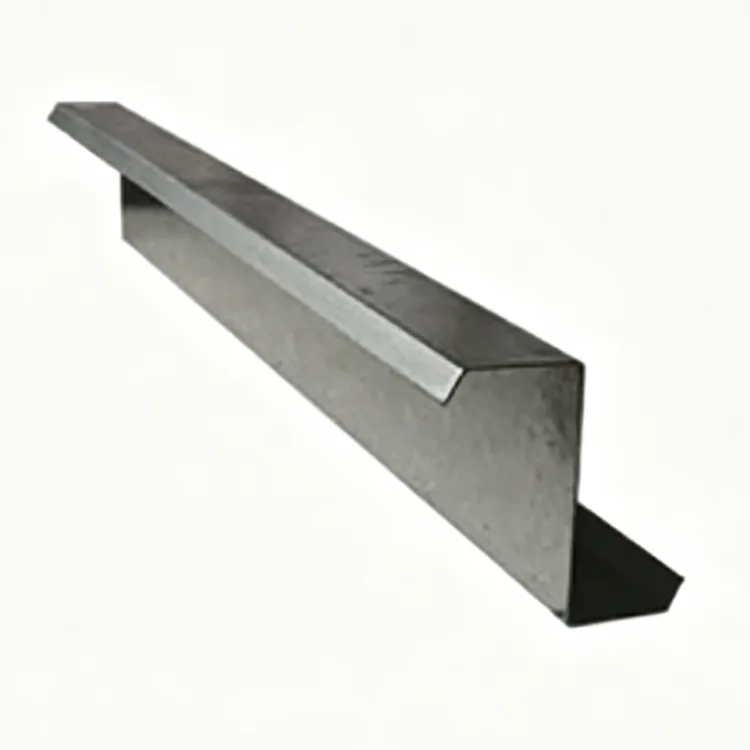

Cold-Formed Z Section Steel

Ang Cold-Formed Z Section Steel ay isang cold-formed thin-wall steel section na ginawa mula sa hot-rolled steel strip sa pamamagitan ng tuluy-tuloy na roll form sa room temperature. Ang strip ay dumadaan sa maraming forming stand at unti-unting hinuhubog sa Z section na walang mataas na temperatura na hot-rolling stage.

Ang proseso ng cold-forming ay nagpapabuti sa dimensional consistency at nagpapakilala rin ng work hardening sa bakal. Pinagsasama ng resultang seksyon ang medyo mababa ang timbang sa kapaki-pakinabang na pagganap ng baluktot, na ginagawa itong malawak na ginagamit para sa mga purlin sa bubong at dingding sa magaan na istrukturang bakal.

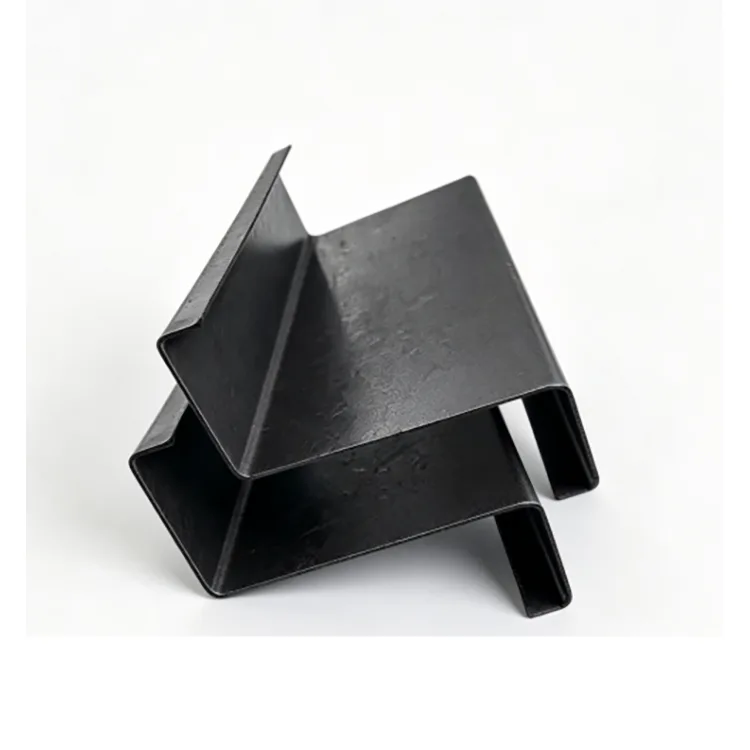

Ang profile na hugis-Z ay may isa pang praktikal na kalamangan: ang mga offset na flanges nito ay nagpapahintulot sa mga katabing purlin na mag-overlap. Ito ay partikular na kapaki-pakinabang sa malalaking slope na bubong kung saan ang tuluy-tuloy na pag-aayos ng purlin ay kinakailangan sa paligid ng tagaytay.

Inirerekomendang kapaligiran: nakapaloob na panloob na mga gusali, tuyong pagawaan at bodega na walang direktang pag-ulan, salt spray, acid o alkaline corrosive moisture.

Proseso ng Produksyon

Ang linya ng produksyon ay nagsisimula sa papasok na inspeksyon ng steel coil. Pagkatapos ng leveling at straightening, ang strip ay dumadaan sa maraming mga roll-forming station, kung saan ito ay unti-unting nakatungo sa kinakailangang Z-shaped na seksyon.

Ang pagputol ng Servo CNC ay nagbibigay ng tinukoy na haba ng miyembro, habang ang awtomatikong pagsuntok ay maaaring idagdag ayon sa mga guhit na istruktura. Ang mga natapos na profile ay dumaan sa straightening at dimensional na inspeksyon bago ang pag-uuri, bundling at imbakan.

Steel coil inspection → leveling at straightening → progressive cold roll forming → Z-section forming → servo CNC fixed-length cutting → awtomatikong pagsuntok → straightening → visual at dimensional inspection → bundling at storage

Dahil ang profile ay unti-unting nabuo sa halip na ginawa sa pamamagitan ng conventional hot rolling, ang mga dimensyon ng seksyon, straightness at mga posisyon ng butas ay maaaring patuloy na kontrolin sa panahon ng produksyon.

Mga Pangunahing Pagtutukoy

Bakit Gumamit ng Z Section para sa Roof Purlins?

Direktang Nagpapatong sa Roof Ridge

Ang pinaka-halatang pagkakaiba sa pagitan ng isang seksyon ng Z at isang seksyon ng C ay ang hugis ng mga flanges. Ang offset Z profile ay nagbibigay-daan sa mga katabing miyembro na mag-overlap, na makakatulong na mapanatili ang pagpapatuloy sa pamamagitan ng roof ridge.

Para sa mga slope ng bubong na mas mataas sa 10°, ang Z purlin ay kadalasang praktikal na pagpipilian kung saan ang mga magkakapatong na miyembro ay bahagi ng istrukturang disenyo. Binabawasan nito ang pangangailangan para sa karagdagang pagputol at ginagawang mas tapat ang pag-install.

Magandang Pagganap ng Baluktot na may Mas Mababang Timbang

Ang hugis-Z na cross-section ay nagbibigay ng mga kapaki-pakinabang na katangian ng seksyon para sa baluktot. Kasama ng cold-work hardening, nagbibigay-daan ito sa medyo manipis na seksyon na magamit sa angkop na bubong at wall purlin application.

Kung ikukumpara sa mas mabibigat na tradisyonal na hot-rolled na mga seksyon, ang mas mababang timbang ay maaaring mabawasan ang mga kinakailangan sa transportasyon, pag-aangat at pag-install.

Pare-parehong Straightness at Hole Position

Gumagamit ang production line ng progressive roll forming, CNC cutting at kasunod na straightening. Nakakatulong ito na kontrolin ang straightness at twisting ng profile.

Para sa mga purlin na may pre-punched bolt hole, ang tumpak na pagpoposisyon ng butas ay mahalaga dahil ang mga error ay maaaring makaapekto sa koneksyon sa pagitan ng purlin at ng pangunahing steel frame. Ang paunang pagsuntok bago ang paghahatid ay maaaring mabawasan ang pagputol at pagbabarena sa lugar.

Mas mababang Gastos para sa Dry Indoor Projects

Ang karaniwang produkto ay ibinibigay bilang natural na itim na bakal na walang galvanized coating. Para sa tuyo, nakapaloob na panloob na mga gusali kung saan hindi kinakailangan ang karagdagang proteksyon sa kaagnasan, iniiwasan nito ang karagdagang gastos na nauugnay sa mga galvanized Z na seksyon.

Kung ang gusali ay nalantad sa ulan, condensation, salt spray o corrosive media, isang bersyon na protektado ng kaagnasan ang dapat na tukuyin sa halip.

Maginhawang Pagputol at Welding

Dahil ang karaniwang produkto ay walang galvanized coating, ang mga conventional cutting at welding operations ay diretso. Ito ay kapaki-pakinabang sa panahon ng panloob na fabrication at mga proyekto sa pagsasaayos kung saan ang mga miyembro ay maaaring mangailangan ng lokal na pagsasaayos o trabaho sa koneksyon.

Mga Karaniwang Aplikasyon

Pangunahing ginagamit ang produkto para sa:

Mga purlin ng bubong sa magaan na mga gusaling bakal

Malaking slope na bubong ng bodega

Mga sistema ng bubong ng pagawaan sa industriya

Panloob na logistik at mga gusali ng imbakan

Pangalawang pag-frame ng pader at bubong

Magaan na mga sistema ng enclosure ng bakal

Mga proyekto sa pagsasaayos sa loob ng pabrika

Ito ay isang pangalawang istrukturang miyembro tulad ng isang purlin, sa halip na isang kapalit para sa mga pangunahing haligi o pangunahing beam ng isang gusali.

Mga Aplikasyon ng Tunay na Proyekto

Case 1: Z Purlins para sa Large-Slope Indoor Logistics Warehouse

Sakop ng proyekto ang isang 50,000 m² na nakapaloob na bodega ng logistik na may slope ng bubong na 12°. Ang gusali ay ganap na nakapaloob at ginamit sa isang tuyo na panloob na kapaligiran na walang direktang pagkakalantad sa ulan.

Ang mga pangunahing kinakailangan ay ang direktang purlin na magkakapatong sa roof ridge, kinokontrol na gastos sa istruktura ng bakal, mas maikling oras ng pag-install at nabawasan ang panganib ng mga problema sa pagkakahanay sa roof-panel.

Ang napiling materyal ay Q355B Cold-Formed Z Section Steel, Z160–Z200, na may 1.8–2.0 mm na kapal ng pader at pre-punched bolt hole.

Ang mga seksyon ng Z ay maaaring direktang mag-overlap, na nagpapahintulot sa mga miyembro ng tagaytay na manatiling tuluy-tuloy at binabawasan ang pagputol at pagbabago ng trabaho sa site. Ang oras ng pag-install ay nabawasan ng 30%.

Ang mababang pag-twist ng mga profile ay nakatulong sa mga panel ng bubong na may kulay na bakal na umupo nang mas pantay, na binabawasan ang mga puwang na maaaring mag-ambag sa pagtagas ng tubig. Binawasan din ng mas magaan na mga miyembro ang mga kinakailangan sa transportasyon at pag-aangat, at ang kabuuang gastos sa istruktura ng bakal ay 21% na mas mababa kaysa sa hot-rolled steel solution.

Ang proyekto ay pumasa sa pagtanggap at nanatili sa panloob na serbisyo nang walang mga problemang nauugnay sa kalawang.

Case 2: Magaan na Steel Enclosure Upgrade sa isang Industrial Workshop

Kasama sa ikalawang proyekto ang pagsasaayos ng isang lumang pabrika. Ang mga bagong magaan na istruktura ng bakal na enclosure ay kinakailangan sa loob ng workshop, na may medyo malaking slope ng bubong at isang tuyo, maaliwalas na panloob na kapaligiran.

Ang napiling produkto ay Q235B Cold-Formed Z Section Steel, Z120–Z140.

Ang mga miyembro ay inihatid na handa para sa pagpupulong nang walang malawak na pangalawang pagproseso. Ang hugis-Z na magkakapatong na istraktura ay tumugma sa slope ng bubong at tumulong na mapanatili ang isang patag at matatag na sistema ng enclosure.

Tumulong din ang magaan na mga miyembro na panatilihing kontrolado ang gastos sa pagsasaayos habang pinaikli ang gawaing pag-install sa loob ng umiiral na pabrika.

Gabay sa Pagpili ng Seksyon ng Z

slope ng bubong:

Para sa mga slope ng bubong na mas mataas sa 10°, ang mga seksyon ng Z ay isang gustong opsyon kapag kinakailangan ang mga nagsasapawan na purlin. Para sa medyo mababaw na slope, ang mga C purlin ay maaari ding isaalang-alang depende sa disenyo ng istruktura.

Materyal na grado:

Ang Q235B ay angkop para sa pangkalahatang magaan na purlin at mga aplikasyon ng enclosure. Para sa mas malalaking span, mas mataas na hangin o snow load at mas hinihingi ang mga kinakailangan sa istruktura, maaaring piliin ang Q355B kasama ng naaangkop na laki ng seksyon at kapal ng pader.

Laki ng seksyon:

Ang Z100–Z140 ay maaaring isaalang-alang para sa mas magaan na bubong at pader na pangalawang istruktura. Ang Z160–Z200 ay angkop para sa maraming karaniwang warehouse at workshop purlin application. Maaaring gamitin ang Z220–Z300 kung saan ang mas malalaking seksyon ay kinakailangan ng istrukturang disenyo.

Kapal ng pader:

Ang magagamit na hanay ay 1.2–3.0 mm. Ang panghuling kapal ay dapat matukoy mula sa span, purlin spacing, wind load, snow load, mga kondisyon ng koneksyon at mga kalkulasyon sa istruktura kaysa sa laki ng seksyon lamang.

kapaligiran:

Para sa mga tuyo at nakapaloob na panloob na gusali, ang natural na itim na Z steel ay maaaring magbigay ng opsyon na matipid. Sa mga workshop na may mataas na kahalumigmigan o condensation, dapat isaalang-alang ang angkop na patong na pang-iwas sa kalawang.

Para sa mga panlabas na gusali, mga lugar sa baybayin, mga istrukturang nakalantad sa ulan o mga agricultural shed, ang natural na black-steel na bersyon ay hindi inirerekomenda. Dapat pumili ng galvanized Z section o isa pang solusyon na protektado ng kaagnasan.

Cold-Formed Z Section Steel vs C Section Steel

Ang pagpili ay dapat sumunod sa disenyo ng istruktura kaysa sa slope ng bubong lamang. Ang magkakapatong na geometry ng Z section ay ang pangunahing praktikal na bentahe nito kung saan kinakailangan ang tuluy-tuloy na koneksyon sa purlin.

Kontrol sa Kalidad ng Pabrika

Para sa Z purlins, partikular na mahalaga ang dimensional consistency dahil dapat na tumpak na kumonekta ang mga seksyon sa pangunahing steel frame at roof panel.

Samakatuwid, ang kontrol sa kalidad ay sumasaklaw sa steel coil bago mabuo, na sinusundan ng mga pagsusuri sa panahon ng pagbubuo ng roll at pagkatapos ng pagputol. Kabilang sa mga pangunahing punto ng inspeksyon ang materyal na grado, mga sukat ng seksyon, kapal ng pader, tuwid, pag-twist, haba ng pagputol, kondisyon ng gilid at posisyon ng butas na nauna nang nasuntok.

Ang mga profile ay itinutuwid pagkatapos mabuo upang mabawasan ang natitirang pagbaluktot. Bago ipadala, ang mga natapos na miyembro ay biswal at dimensional na siniyasat at pagkatapos ay i-bundle ayon sa laki at mga kinakailangan sa order.

Para sa mga batch na order, ang pagpapanatili ng parehong grado ng materyal, detalye ng seksyon at mga parameter ng pagproseso ay nakakatulong na mapanatili ang pagkakapare-pareho sa pagitan ng iba't ibang batch ng produksyon.

FAQ

Q1: Paano ako pipili sa pagitan ng Z section at C section steel?

Ang pangunahing pagsasaalang-alang ay ang pag-aayos ng bubong at koneksyon. Ang mga seksyon ng Z ay partikular na kapaki-pakinabang para sa mga bubong kung saan ang mga katabing purlin ay kailangang mag-overlap at magpatuloy sa tagaytay, lalo na sa mas malalaking slope ng bubong. Ang mga seksyon ng C ay may mas malawak na pangkalahatang kakayahang magamit at maaaring gamitin para sa mas mababaw na mga slope ng bubong depende sa disenyo ng istruktura.

Q2: Ang Cold-Formed Z Section Steel ba ay madaling i-twist?

Ang isang maayos na ginawang seksyon ng Z ay dumadaan sa progresibong pagbubuo, pagpapalaki at pagtuwid upang makontrol ang pag-twist at pagpapapangit sa loob ng mga naaangkop na pamantayang kinakailangan. Ang napiling laki ng seksyon, kapal ng pader, span at paraan ng pag-install ay nakakaapekto rin sa pagganap nito.

Q3: Kailangan bang lagyan ng kulay ang panloob na Z purlin?

Para sa isang tuyo, maaliwalas na panloob na kapaligiran na walang makabuluhang paghalay, ang natural na black-steel na ibabaw ay maaaring gamitin nang walang karagdagang patong kung pinapayagan ito ng mga kinakailangan ng proyekto. Para sa mahalumigmig na mga workshop o mga lugar na may madalas na paghalay, inirerekomenda ang isang patong na pang-iwas sa kalawang.

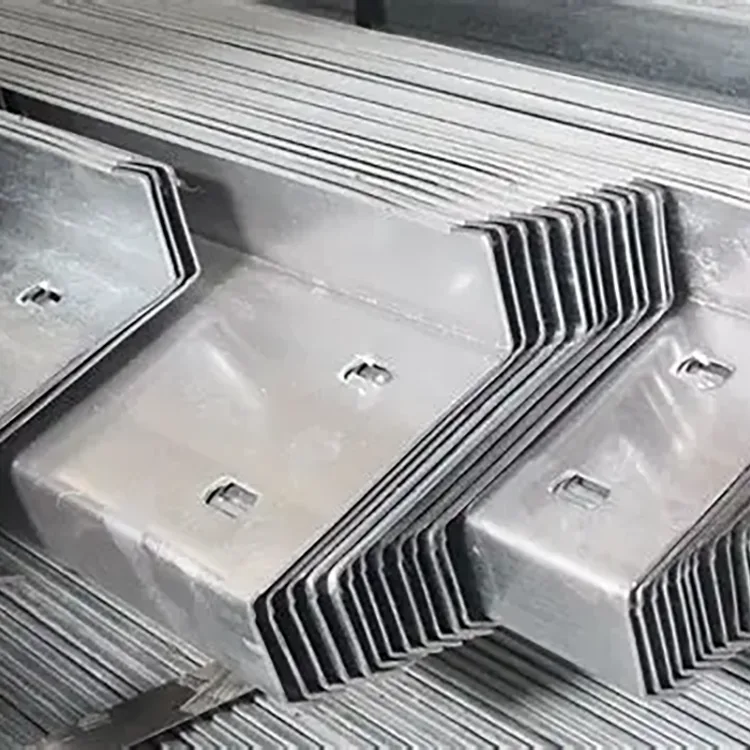

Q4: Maaari bang ibigay ang mga seksyon ng Z ng mga pre-punched hole?

Oo. Maaaring masuntok ang mga butas ng bolt ayon sa mga guhit ng istruktura bago ipadala ang mga profile. Ang mga sulok na hiwa at angled end cut ay maaari ding gawin ayon sa kinakailangang mga detalye ng koneksyon.

Q5: Maaari bang ipasadya ang haba?

Oo. Karaniwang nasa loob ng 6–12 m ang karaniwang supply, habang ang hindi karaniwang mga nakapirming haba ay maaaring gawin ayon sa mga guhit ng proyekto at mga kinakailangan sa pagputol.

Q6: Maaari bang gamitin sa labas ang natural na itim na Z section steel?

Hindi ito inirerekomenda para sa direktang pagkakalantad sa labas, pag-ulan, pag-spray ng asin sa baybayin o kinakaing mga kapaligiran. Sa mga kundisyong ito, dapat isaalang-alang ang galvanized o kung hindi man ay corrosion-protected Z section.
