Buod ng Artikulo: A hot-rolled I-beamay isang malawak na ginagamit na structural steel section na idinisenyo upang magbigay ng praktikal na baluktot na resistensya at maaasahang suporta para sa mga pang-industriyang gusali, base ng kagamitan, platform, at pipe rack. Ang pag-unawa sa cross-sectional geometry nito, grado ng bakal, mga sukat, proseso ng pagmamanupaktura, at proteksyon sa ibabaw ay nakakatulong sa mga inhinyero at mga koponan sa pagbili na piliin ang tamang produkto para sa kanilang mga aplikasyon.Ronghengnagbibigay ng mga hot-rolled na I-beam sa mga markang Q235B at Q355B, na may mga karaniwang sukat mula 10# hanggang 63# at karaniwang haba na 6 m, 9 m, at 12 m. Ipinapaliwanag ng gabay na ito kung paano suriin ang mga detalye, ihambing ang mga opsyon sa materyal, at maghanda ng mas tumpak na plano sa pagkuha ng bakal.

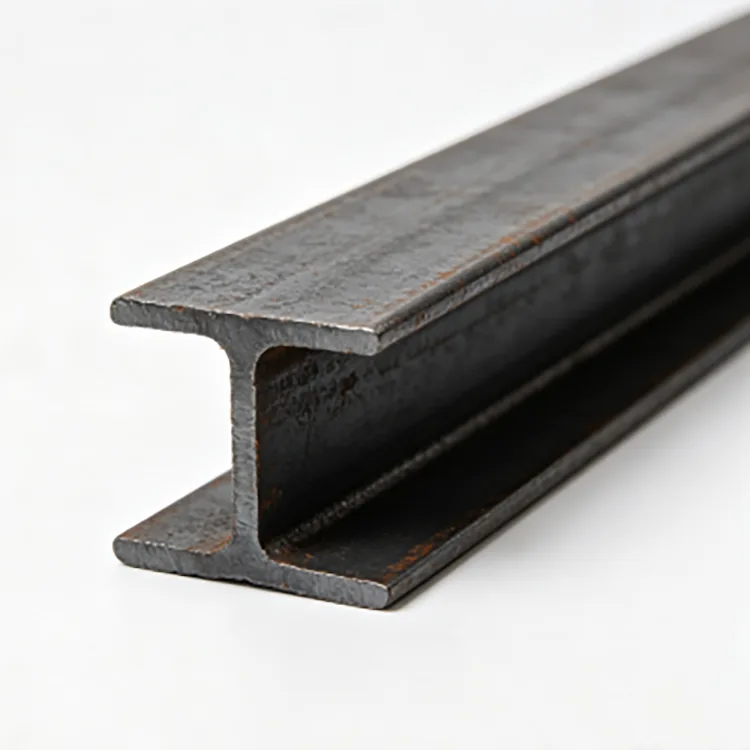

Ang isang hot-rolled I-beam ay isang structural steel profile na ginawa sa pamamagitan ng rolling heated steel sa pamamagitan ng isang serye ng mga forming pass. Ang cross-section nito ay binubuo ng dalawang pahalang na flanges na konektado ng isang patayong web, na lumilikha ng nakikilalang I-shaped na profile. Ang geometry na ito ay mahusay na namamahagi ng materyal para sa paglaban sa baluktot, na ginagawang angkop ang seksyon para sa maraming mga application na nagdadala ng pagkarga.
Hindi tulad ng isang gawa-gawang beam na binuo mula sa magkahiwalay na mga plate na bakal, ang isang karaniwang hot-rolled na I-beam ay direktang nakakakuha ng pangunahing cross-sectional na hugis nito sa panahon ng proseso ng rolling. Binabawasan nito ang pangangailangang gumawa ng pangunahing seksyon sa pamamagitan ng longitudinal plate welding at nagbibigay ng standardized profile para sa kasunod na katha.
Nagbibigay si Rongheng ng mga produktong Hot-Rolled I-Beam sa mga markang Q235B at Q355B. Kasama sa available na hanay ang karaniwang mga standard na laki ng Chinese mula 10# hanggang 63#, na may fixed-length na pagputol at karagdagang pagproseso na magagamit ayon sa nakumpirma na mga kinakailangan ng proyekto.
Pangunahing ikinokonekta ng web ang mga flanges at nag-aambag sa shear resistance, habang ang mga flanges ay nagbibigay ng malaking bahagi ng bending resistance ng seksyon. Gayunpaman, ang aktwal na pagganap ay nakasalalay sa kumpletong cross-sectional na mga katangian, grado ng bakal, mga kondisyon ng suporta, pattern ng pagkarga, at disenyo ng istruktura.
Ang mainit na rolling ay hinuhubog ang bakal sa mataas na temperatura, na nagpapahintulot sa materyal na dumaan sa pagbuo ng mga rolyo nang mas madali kaysa sa temperatura ng silid. Para sa isang I-beam, ang mga sunud-sunod na rolling operation ay nagtatatag ng web at mga flanges at dinadala ang seksyon patungo sa mga tinukoy na dimensyon nito.
Kasama sa karaniwang pagkakasunud-sunod ng produksyon ang mga sumusunod na yugto:
Ang eksaktong pagsasaayos ng pagmamanupaktura at inspeksyon ay nakasalalay sa pasilidad ng produksyon at naaangkop na pamantayan ng produkto. Para sa mga mamimili, ang mahalagang punto ay i-verify na ang natapos na beam ay nakakatugon sa mga napagkasunduang kinakailangan para sa mga sukat ng seksyon, grado ng materyal, haba, at kondisyon ng ibabaw.
Ang pagpili ng isang hot-rolled I-beam ay nangangailangan ng higit pa sa pagtukoy ng isang nominal na laki. Dapat kumpirmahin ng mga mamimili ang pagtatalaga ng seksyon, grado ng bakal, pamantayang sukat, haba, mga kinakailangan sa pagproseso, at mga kondisyon ng paghahatid bago maglagay ng order.
Ang sumusunod na talahanayan ay nagbubuod sa pangunahing impormasyon ng supply na inilathala para sa hot-rolled I-beam range ni Rongheng.
| Pagtutukoy | Mga Magagamit na Opsyon o Detalye | Ano ang Dapat Kumpirmahin ng Mga Mamimili |
|---|---|---|
| Uri ng produkto | Hot-rolled structural I-beam | Kinakailangang cross-sectional na profile |
| Grado ng bakal | Q235B, Q355B | Tinukoy ang grado sa mga guhit ng istruktura |
| Saklaw ng laki | 10#–63# | Eksaktong pagtatalaga at serye ng seksyon |
| Serye ng seksyon | a-series at b-series na mga opsyon | Tamang dimensional na configuration |
| Mga karaniwang haba | 6 m, 9 m, 12 m | Kinakailangang haba ng stock o iskedyul ng pagputol |
| Kondisyon sa ibabaw | Itim na hot-rolled na bakal | Kung kinakailangan ang karagdagang patong |
| Mga opsyon sa pagproseso | Pagputol, pagbabarena, beveling, straightening, deburring | Mga detalye ng pagguhit at mga pagpapaubaya sa pagproseso |
| Naaangkop na pamantayan | GB/T 706-2016; maaaring pag-usapan ang iba pang mga kinakailangan | Kinakailangang pamantayan at pamantayan sa pagtanggap |
| Mga dokumento ng inspeksyon | Mga sertipiko ng materyal at mga napagkasunduang talaan ng inspeksyon, napapailalim sa mga kinakailangan ng proyekto | Kinakailangang dokumentasyon at saklaw ng inspeksyon |
Ang mga opsyon na ito ay hindi isang kapalit para sa isang detalye ng proyekto. Ang mga aktwal na dimensyon, lapad ng flange, kapal ng web, timbang ng yunit, at mga pagpapaubaya ay nag-iiba ayon sa napiling seksyon at naaangkop na pamantayan. Dapat humiling ang mga mamimili ng may-katuturang impormasyon sa dimensyon sa halip na ipagpalagay na ang lahat ng mga beam sa loob ng parehong hanay ng nominal na laki ay may magkaparehong katangian.
Para sa karagdagang impormasyon ng produkto, bisitahin ang kategorya ng produkto ng Rongheng Steel I-Beams.
Ang hugis-I na profile ay ginagawang kapaki-pakinabang ang mga hot-rolled na I-beam sa mga istruktura kung saan ang paglaban sa baluktot, praktikal na katha, at pagiging tugma sa mga itinatag na pamamaraan ng pagtatayo ng bakal ay mahalaga. Ang kanilang pagiging angkop ay dapat pa ring kumpirmahin sa pamamagitan ng mga kalkulasyon ng engineering para sa bawat aplikasyon.
Para sa mga base ng kagamitan, dapat isaalang-alang ng mga mamimili ang vibration, concentrated load, mounting positions, at paulit-ulit na operating forces. Para sa mga istruktura ng gusali, ang span, beam spacing, mga detalye ng koneksyon, mga limitasyon sa pagpapalihis, at pangkalahatang katatagan ay maaaring maging pantay na mahalaga.
Ang isang sinag na gumagana para sa isang platform na mahina ang karga ay maaaring hindi angkop para sa isang istrakturang sumusuporta sa crane o isang makina na napapailalim sa mga makabuluhang dynamic na puwersa. Ang engineering na partikular sa application ay dapat palaging gabayan ang panghuling pagpili.
Ang Q235B at Q355B ay karaniwang mga structural steel grade na ginagamit para sa iba't ibang kinakailangan sa engineering. Ang pangunahing pagsasaalang-alang ay kung ang mga tinukoy na mekanikal na katangian ng materyal ay nakakatugon sa mga kinakailangan sa disenyo kapag pinagsama sa napiling seksyon ng beam.
Ang Q235B ay madalas na isinasaalang-alang para sa pangkalahatang structural fabrication, kabilang ang mga factory support frame, platform, equipment support, at iba pang mga application kung saan ang mga tinukoy na katangian nito ay sapat. Ang pagiging angkop nito ay nakasalalay sa mga pag-load ng disenyo, mga sukat ng seksyon, mga detalye ng koneksyon, at naaangkop na pamantayan.
Nag-aalok ang Q355B ng mas mataas na tinukoy na lakas ng ani kaysa sa Q235B sa ilalim ng naaangkop na pamantayan ng materyal. Maaari itong mapili kapag ang isang proyekto ay nangangailangan ng mas mataas na lakas ng materyal o kapag natukoy ng inhinyero na ito ay angkop para sa mga nilalayong kondisyon sa pagkarga.
Gayunpaman, hindi awtomatikong ginagawang katanggap-tanggap ang isang mas maliit na sinag ng mas mataas na grado. Ang pagpapalihis, lokal at pangkalahatang katatagan, kapasidad ng koneksyon, pagkapagod kung saan nauugnay, at iba pang mga pagsusuri sa disenyo ay maaari pa ring pamahalaan ang pagpili.
| Salik ng Paghahambing | Q235B | Q355B |
|---|---|---|
| Pangkalahatang pagpoposisyon | Karaniwang structural steel grade | Mas mataas na lakas ng structural steel grade |
| Mga potensyal na aplikasyon | Mga pangkalahatang frame, platform, at suporta | Mga application na nangangailangan ng mas mataas na tinukoy na lakas ng materyal |
| Pagpili ng laki ng sinag | Dapat matugunan ang mga istrukturang kalkulasyon | Dapat matugunan ang mga istrukturang kalkulasyon |
| Welding at katha | Sundin ang naaangkop na mga kinakailangan sa grado at mga naaprubahang pamamaraan | Sundin ang naaangkop na mga kinakailangan sa grado at mga naaprubahang pamamaraan |
| Panghuling pagpili | Batay sa mga pagtutukoy ng engineering | Batay sa mga pagtutukoy ng engineering |
Bago mag-order, kumpirmahin ang kinakailangang grado laban sa mga guhit sa istruktura at detalye ng materyal. Ang pagpapalit ng isang grado para sa isa pa nang walang pag-apruba ay maaaring makaapekto sa pagsunod, mga pamamaraan sa paggawa, o pagganap sa istruktura.
Ang mga I-beam at H-beam ay parehong mga structural steel profile na may web at dalawang flanges, ngunit ang kanilang mga cross-sectional na proporsyon at mga katangian ng seksyon ay maaaring magkaiba nang malaki. Ang mga tradisyonal na I-beam sa pangkalahatan ay may mas makitid na flanges, habang ang H-beam ay karaniwang may mas malawak na flanges at isang profile na angkop sa ibang hanay ng mga kinakailangan sa istruktura.
| Punto ng Paghahambing | I-Beam | H-Beam |
|---|---|---|
| Cross-sectional na hitsura | Karaniwang mas makitid na mga flanges na nauugnay sa lalim ng seksyon | Karaniwang mas malawak na mga flanges |
| Karaniwang tungkulin sa istruktura | Mga beam, platform, suporta sa kagamitan, at napiling miyembro ng framing | Mga haligi, mga frame ng gusali, at iba pang mga miyembro na nagdadala ng pagkarga |
| Mga pagsasaalang-alang sa disenyo | Modulus ng seksyon, paglaban sa paggugupit, katatagan, at pagpapalihis | Mga katangian ng seksyon, katatagan, mga axial load, baluktot, at mga koneksyon |
| Pagpapalitan | Nangangailangan ng engineering verification | Nangangailangan ng engineering verification |
Wala sa alinmang profile ang superior sa pangkalahatan. Ang naaangkop na pagpipilian ay nakasalalay sa landas ng pag-load, span, mga kondisyon ng suporta, oryentasyon ng miyembro, disenyo ng koneksyon, at nauugnay na mga katangian ng seksyon. Ang isang pagpapalit ay hindi dapat gawin lamang dahil ang dalawang profile ay mukhang magkatulad o may maihahambing na nominal depth.
Ang mga proyektong nangangailangan ng maraming structural profile ay maaari ding suriin ang mga seksyon ng structural steel ni Rongheng upang ihambing ang mga available na kategorya ng produkto.
Ang kalidad ng produkto ay nagsasangkot ng higit pa sa visual na hitsura. Para sa isang hot-rolled I-beam, dapat i-verify ng mga mamimili na tumutugma ang ibinigay na seksyon sa purchase order at na ang mga dimensyon, pagkakakilanlan ng materyal, at kondisyon ng ibabaw nito ay nakakatugon sa napagkasunduang pamantayan sa pagtanggap.
Maaaring saklawin ng isang praktikal na plano sa inspeksyon ang mga sumusunod na punto:
Ang mga karaniwang black hot-rolled na I-beam ay hindi awtomatikong may kasamang corrosion-protection coating. Karaniwang pinapanatili ng ibabaw ang mill scale, at maaaring kailanganin ang karagdagang proteksyon depende sa operating environment.
Para sa panloob na mga aplikasyon sa mga tuyong kondisyon, ang tinukoy na itim na ibabaw ay maaaring sapat. Maaaring mangailangan ng angkop na sistema ng pintura, hot-dip galvanizing, o iba pang engineered protective coating ang mga installation sa labas, mga pasilidad sa baybayin, at mga kapaligirang agresibo sa kemikal.
Kung saan ang galvanizing ay tinukoy, ang pagputol, pagbabarena, at iba pang mga operasyon ng katha ay dapat na karaniwang i-coordinate bago ang coating. Nakakatulong ito na bawasan ang dami ng nakalantad na bakal na kung hindi man ay mangangailangan ng proteksiyon na repair pagkatapos ng pagproseso. Ang panghuling sistema ng patong ay dapat piliin ayon sa kapaligiran, buhay ng disenyo, plano sa pagpapanatili, at mga kinakailangan sa proyekto.
Ang malinaw na mga detalye sa pagbili ay nakakatulong na mabawasan ang mga hindi pagkakatugma ng materyal, hindi kinakailangang katha, at pagkaantala sa pag-install. Bago humiling ng isang panipi, ihanda ang sumusunod na impormasyon hangga't maaari.
Halimbawa, ang isang proyekto na nangangailangan ng 12 m beam na may drilled mounting hole ay dapat tukuyin ang parehong haba ng huling hiwa at ang mga lokasyon ng butas. Kung ang order ay nagsasaad lamang ng laki at dami ng beam, maaaring walang sapat na impormasyon ang supplier para ihanda ang mga kinakailangang naprosesong bahagi.
Ang Rongheng ay maaaring mag-coordinate ng mga karaniwang seksyon, fixed-length na pagputol, pagbabarena, beveling, straightening, at deburring ayon sa napagkasunduang mga kinakailangan. Ang pagbibigay ng kumpletong mga guhit at isang pinagsama-samang listahan ng pagputol ay nagpapadali sa pagrepaso sa order bago ang produksyon o pagpapadala.
Ito ay karaniwang ginagamit para sa mga istruktura ng pabrika, mga beam na nauugnay sa bubong, mga platform, mga base ng kagamitan, mga rack ng tubo, pag-frame ng warehouse, at mga istrukturang pang-industriya na suporta. Ang partikular na aplikasyon ay dapat suriin laban sa disenyo ng istruktura.
Inililista ni Rongheng ang isang karaniwang hanay ng laki mula 10# hanggang 63#, kabilang ang mga opsyon sa a-series at b-series. Ang mga eksaktong sukat at teoretikal na timbang ng yunit ay nakasalalay sa napiling pagtatalaga ng seksyon.
Ang karaniwang karaniwang haba ay 6 m, 9 m, at 12 m. Maaari ding talakayin ang fixed-length cutting ayon sa nakumpirma na mga sukat ng proyekto at mga kinakailangan sa order.
Ang Q355B ay may mas mataas na tinukoy na lakas ng ani, ngunit ang naaangkop na grado ay nakasalalay sa disenyo ng engineering, mga kondisyon ng paglo-load, laki ng seksyon, mga kinakailangan sa paggawa, at naaangkop na pamantayan. Ang mas mataas na lakas ng materyal lamang ay hindi ginagarantiyahan ang mas mahusay na pangkalahatang pagganap ng istruktura.
Hindi awtomatiko. Ang dalawang profile ay maaaring magkaroon ng magkaibang mga katangian ng seksyon at pag-uugali sa istruktura. Ang anumang pagpapalit ay dapat suriin at aprubahan ng responsableng inhinyero sa istruktura.
Oo. Maaaring isaayos ang pagputol, pagbabarena, beveling, straightening, at deburring ayon sa napagkasunduang mga kinakailangan sa pagproseso. Dapat ibigay ng mga mamimili ang mga kinakailangang guhit, sukat, at pagpapaubaya bago mag-order.
Ang karaniwang itim na hot-rolled na ibabaw ay hindi katumbas ng isang nakalaang corrosion-protection coating. Depende sa kapaligiran, ang proyekto ay maaaring mangailangan ng pagpipinta, hot-dip galvanizing, o iba pang angkop na sistema ng proteksyon.
Isama ang pagtatalaga ng seksyon, grado ng bakal, naaangkop na pamantayan, dami, kinakailangang haba, mga detalye ng pagproseso, paggamot sa ibabaw, mga kinakailangan sa inspeksyon, at destinasyon ng paghahatid. Ang mga detalyeng ito ay tumutulong sa supplier na masuri ang order nang mas tumpak.
Kinakalkula ang teoretikal na timbang sa pamamagitan ng pagpaparami ng nai-publish na timbang ng yunit ng napiling seksyon sa haba nito. Halimbawa, ang isang seksyon na may teoretikal na yunit ng timbang na 20 kg/m at isang haba na 12 m ay may teoretikal na timbang na 240 kg. Dapat kumpirmahin ang aktwal na timbang ng yunit para sa napiling seksyon, at dapat tukuyin ng kontrata ang paraan ng pag-areglo.
Oo. Maaaring i-coordinate ang mga internasyonal na order sa mga napagkasunduang detalye ng seksyon, mga kinakailangan sa pagproseso, mga dokumento ng inspeksyon, packaging, pag-load ng lalagyan, at dokumentasyon ng pag-export. Ang mga pagsasaayos ng paghahatid ay dapat kumpirmahin para sa bawat order.
Ang isang hot-rolled I-beam ay maaaring magbigay ng isang mahusay na solusyon sa istruktura kapag ang mga sukat nito, grado ng bakal, at mga katangian ng seksyon ay tumutugma sa mga hinihingi ng proyekto. Ang matagumpay na pagkuha ay nangangailangan ng higit pa sa paghahambing ng mga presyo: dapat i-verify ng mga mamimili ang naaangkop na pamantayan, kumpirmahin ang tamang serye ng seksyon, tukuyin ang pagproseso at proteksyon ng kaagnasan, at magtatag ng malinaw na inspeksyon at mga kinakailangan sa paghahatid.
Sinusuportahan ng Rongheng ang structural steel sourcing na may Q235B at Q355B na mga hot-rolled na I-beam, karaniwang mga sukat mula 10# hanggang 63#, karaniwang haba na 6 m, 9 m, at 12 m, at napagkasunduang mga opsyon sa pagproseso. Bumibili ka man ng bakal para sa istraktura ng pabrika, base ng kagamitan, platform ng industriya, o pipe rack, makakatulong ang mga tumpak na detalye sa pag-streamline ng katha at bawasan ang mga maiiwasang panganib sa pagkuha.
Naghahanap ng maaasahang supply ng Hot-Rolled I-Beam para sa iyong susunod na structural project? Ibahagi ang iyong kinakailangang laki ng seksyon, grado ng bakal, dami, sukat ng pagputol, paggamot sa ibabaw, at patutunguhan ng paghahatid sa Rongheng. Maaaring suriin ng aming koponan ang iyong mga kinakailangan at talakayin ang mga angkop na opsyon sa supply. Para sa mga detalye ng produkto, mga sipi ng proyekto, at mga naka-customize na kaayusan sa pagproseso,contkumilos tayongayon upang talakayin ang iyong mga pangangailangan sa pag-sourcing ng bakal.
